Maddalena WMAP EVO – aksijalni Woltman vodomer
Aksijalni Woltman vodomer za velike protoke, DN 50–200, IP68 bakar/staklo brojčanik.

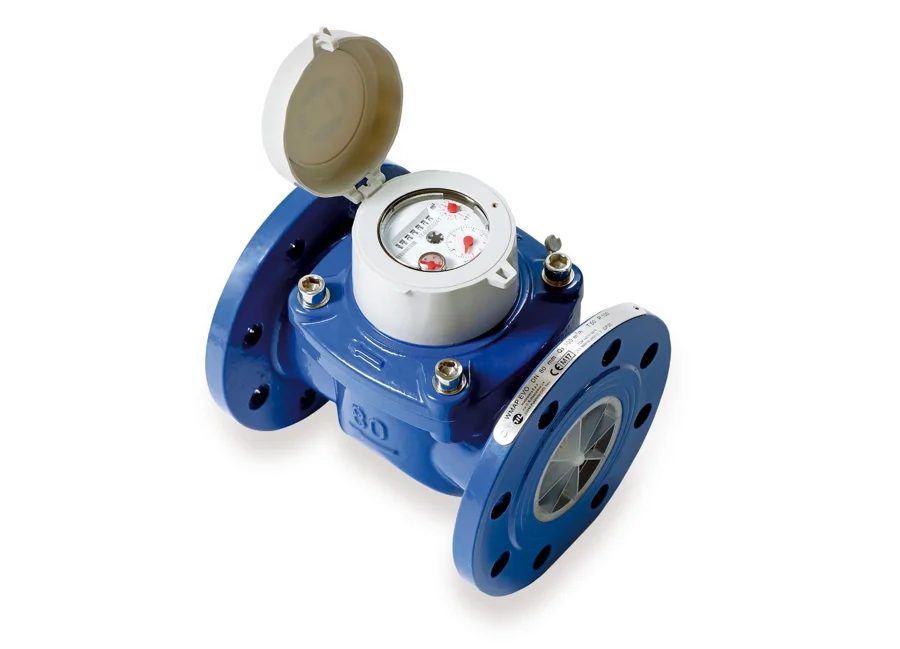

Maddalena WMAP EVO
WMAP Evo je odlično rešenje za merenje velikih protoka u vodovodima, industriji i komercijalnim objektima. Ima dobre metrološke karakteristike i širok merni opseg, a IP68 bakar/staklo brojčanik obezbeđuje savršenu čitljivost tokom vremena.
Robustan, dugotrajan i pogodan za najzahtevnije uslove rada, kompatibilan je sa svim vrstama vode i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Šta WMAP EVO donosi
- Aksijalni Woltman vodomer sa izmenljivim mehanizmom za hladnu vodu
- Namenjen velikim protocima u vodovodima i industriji
- MID sertifikat: R max 250
- DN 50÷200
- Sanitarni sertifikati za više zemalja
- Visoka zaštita od spoljnih magnetnih polja
- Staklo od mineralnog stakla
- Zaptiven brojčanik (IP68 bakar/staklo) sprečava kondenzaciju
- Brojčanik se može okretati
- Isporuka sa žičanim ili radio komunikacionim modulom
- Pripremljen za reed davač impulsa (DN 50÷100 1 imp = 100 l / DN 125÷200 1 imp = 1000 l) ili statički davač impulsa (DN 50÷100 1 imp = 10 l / DN 125÷200 1 imp = 100 l)
Komunikacija i daljinsko očitavanje
Vodomer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa uređajima iz porodice HydroPulsar (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.

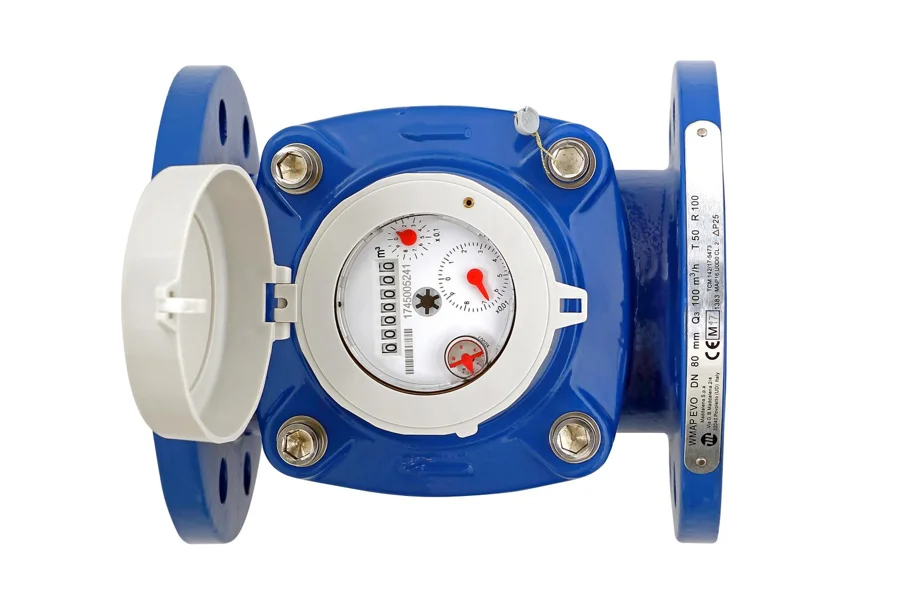

Maddalena WMAP EVO
Merni opseg i karakteristike
| DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|
| 2" | 2½" | 3" | 4" | 5" | 6" | 8" | |
| H↑ ≤ 250; H→, V↑, V↓ ≤ 160 | H↑, V↑ ≤ 250; H→, V↓ ≤ 125 | ||||||
| Trajni protok Q3, m³/h | 40 | 63 | 100 | 160 | 250 | 400 | |
| Protok preopterećenja Q4, m³/h | 50 | 78,75 | 125 | 200 | 312,50 | 500 | |
| R (standardno) | 100 | ||||||
| Minimalni protok Q1, l/h | 400 | 630 | 1000 | 1600 | 2500 | 4000 | |
| Prelazni protok Q2, l/h | 640 | 1008 | 1600 | 2560 | 4000 | 6400 | |
Treći red zaglavlja: Q3/Q1 = R prema položaju ugradnje. Druge vrednosti R dostupne na zahtev.
| DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|
| Temperaturna klasa | T50 | ||||||
| Klasa osetljivosti na profil protoka | U0 – D0 | ||||||
| Početni protok, l/h | 125 | 190 | 320 | 450 | 700 | 1200 | 1800 |
| Pad pritiska | ΔP25 | ΔP40 | ΔP25 | ΔP40 | ΔP16 | ΔP40 | |
| Nazivni pritisak, bar | 10/16 | ||||||
| Najveće očitavanje, m³ | 9.999.999 | 99.999.999 | |||||
| Najmanje očitavanje, l | 0,5 | 2 | 5 | ||||
| Okvirna masa, kg | 10 | 11,2 | 15,2 | 17,2 | 22,4 | 29 | 42,6 |
| Podatak | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 |
|---|---|---|---|---|---|---|---|
| Ugradna dužina L, mm | 200/270 | 200 | 200/225/300 | 250/360 | 250 | 300 | 350 |
| Visina H, mm | 209 | 218 | 249 | 258 | 271 | 316 | 345 |
| Širina B, mm | 165 | 185 | 200 | 220 | 250 | 280 | 340 |
Mera h (132 / 154 / 183 mm) – videti tehnički list.
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

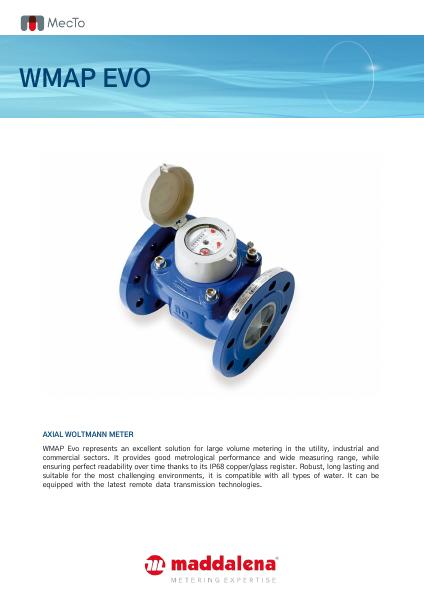

Maddalena WMAP EVO – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 2,0 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena WMAP EVO se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
