Maddalena ELECTO SJ multiprotokol – jednomlazni vodomer sa wM-Bus i LoRaWAN radiom
Jednomlazni vodomer za unutrašnju i spoljnu ugradnju, dvostruka wM-Bus i LoRaWAN komunikacija.

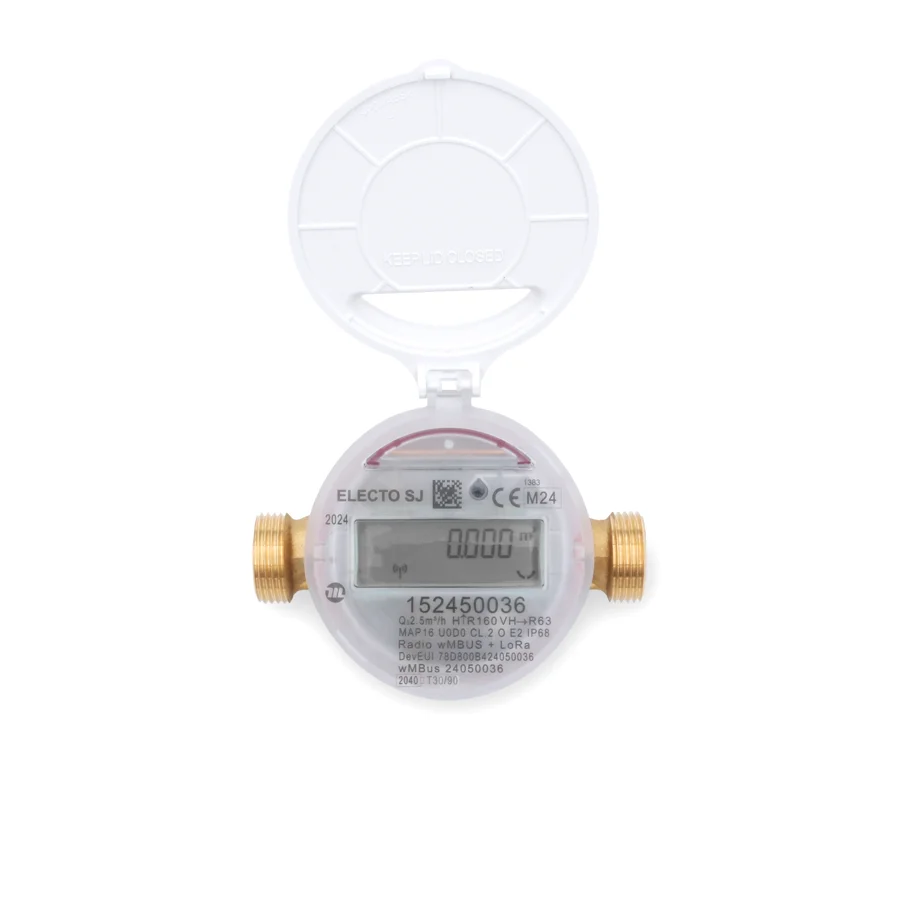

Maddalena ELECTO SJ (multiprotokol)
ElecTo SJ je jednomlazni vodomer sa integrisanom komunikacijom podataka, zahvaljujući inovativnom multiprotokolnom elektronskom radio-brojčaniku. Ova verzija je namenjena unutrašnjoj i spoljnoj ugradnji u stambenim objektima i dostupna je za hladnu i toplu vodu.
LCD displej olakšava očitavanje i daje dodatne informacije korisnicima i operaterima. Dvostruka wM-Bus i LoRaWAN komunikacija pruža najveću fleksibilnost prenosa podataka na kratkim i velikim rastojanjima, uz mobilne i fiksne sisteme očitavanja.
Šta ELECTO SJ (multiprotokol) donosi
- Elektronski jednomlazni vodomer
- Za unutrašnju i spoljnu ugradnju
- Za toplu i hladnu vodu
- DN 15÷20
- MID sertifikat: R max 160
- Visoka zaštita od spoljnih magnetnih polja
- UV zaštita displeja i zaštitnog poklopca
- Sanitarni sertifikati za više zemalja
- Okretni brojčanik sa stepenom zaštite IP68
- Memorija podataka kapaciteta preko 11.000 vrednosti
- Integrisani wM-Bus, OMS i/ili LoRaWAN radio
- Optimizovana antena za najveći domet radio signala
- Litijumska baterija sa minimalnim vekom od 13 godina u dvostrukom režimu (zavisi od izabrane konfiguracije)
- Detekcija neispravnosti: zloupotreba, verovatno curenje, prekomerna potrošnja, povratni tok, blokiran vodomer i obrnuto ugrađen vodomer
- Komplet za programiranje i ispitivanje dostupan na zahtev
Komunikacija i daljinsko očitavanje
Maddalena ELECTO SJ (multiprotokol)
Merni opseg i karakteristike
| DN 15 | DN 20 | |||
|---|---|---|---|---|
| ½" | 3/4" | |||
| H↑≤100, H→/V↓≤50, V↑≤40 | H↑≤160, H→/V↓≤80, V↑≤63 | H↑≤100, H→/V↓≤50, V↑≤40 | H↑≤160, H→/V↓≤80, V↑≤63 | |
| Trajni protok Q3, m³/h | 1,6 | 2,5 | 4 | |
| Protok preopterećenja Q4, m³/h | 2 | 3,13 | 5 | |
| R (standardno) | 100 | |||
| Minimalni protok Q1, l/h | 16 | 15,63 | 40 | |
| Prelazni protok Q2, l/h | 25,60 | 25,01 | 64 | |
Q3/Q1 = R prema položaju ugradnje (za svaki prečnik dve varijante): H↑ ≤ 100, H→/V↓ ≤ 50, V↑ ≤ 40 ili H↑ ≤ 160, H→/V↓ ≤ 80, V↑ ≤ 63. Druge vrednosti R dostupne na zahtev.
| Podatak | DN 15 | DN 20 |
|---|---|---|
| Temperaturna klasa | T30, T50, T30/90 | T30, T50, T30/90 |
| Klasa osetljivosti na profil protoka | U0 – D0 | U0 – D0 |
| Početni protok, l/h | 4,5 | 8 |
| Pad pritiska | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 |
| Najveće očitavanje, m³ | 999.999 | 999.999 |
| Najmanje očitavanje, l | 1 | 1 |
| Okvirna masa, kg | 0,40 | 0,57 |
| Podatak | DN 15 | DN 20 |
|---|---|---|
| Navoj | G¾B | G1B |
| Ugradna dužina L, mm | 80*/110/115/120/130 | 115/130 |
| Visina H, mm | 84 | 84 |
| h, mm | 16,7 | 16,7 |
| Širina B, mm | 75 | 75 |
* samo Q3 2,5, R ≤ H100 VR63; početni protok 7 l/h
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

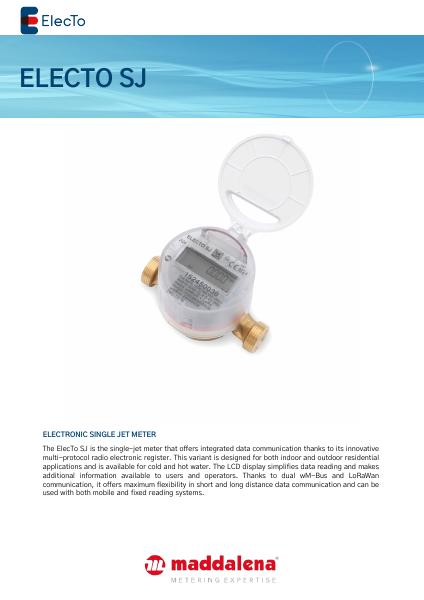

Maddalena ELECTO SJ (multiprotokol) – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 3,5 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena ELECTO SJ (multiprotokol) se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
Ostali Maddalena vodomeri
Pošaljite upit
Recite nam prečnik, merni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomera Maddalena ELECTO SJ (multiprotokol).
