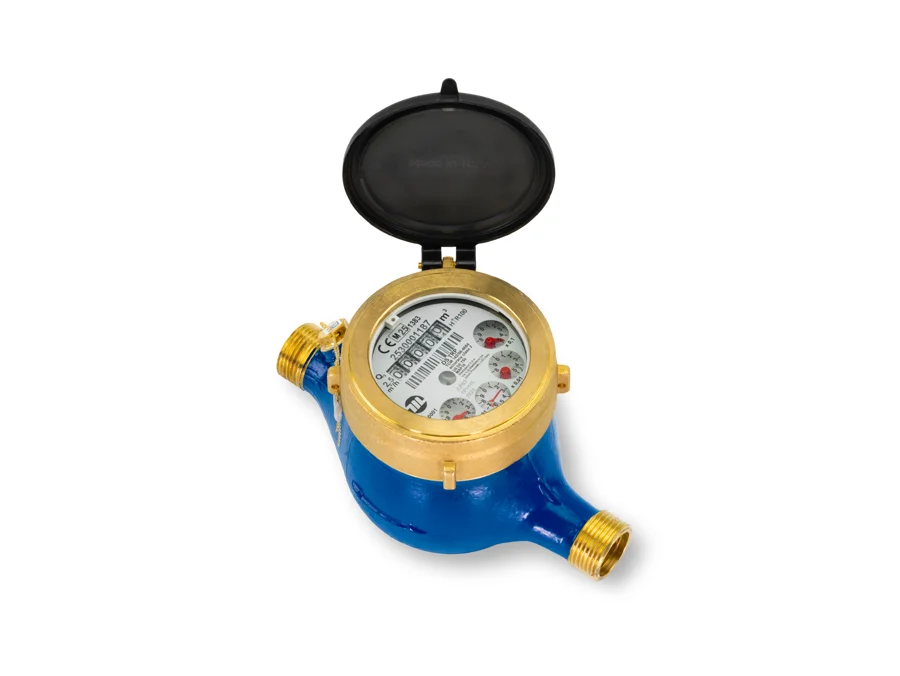

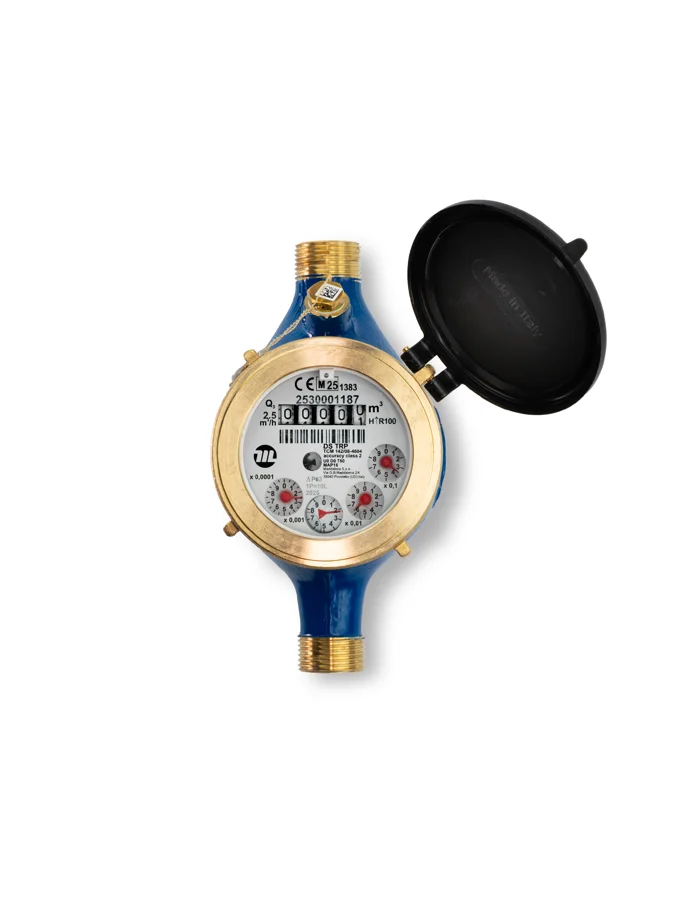

Maddalena DS TRP – višemlazni vodomer sa zaštićenim valjcima
Višemlazni vodomer sa mehaničkim prenosom, neosetljiv na spoljna magnetna polja, DN 15–50.
Maddalena DS TRP
DS TRP je vrhunski izraz višemlaznog vodomera. Zahvaljujući mehaničkom prenosu ima visoke metrološke karakteristike i neosetljiv je na spoljna magnetna polja. Rešenje sa „zaštićenim valjcima”, koje je Maddalena prva razvila, obezbeđuje savršenu čitljivost tokom vremena.
Robustan, dugotrajan i pogodan za najzahtevnije uslove rada, kompatibilan je sa svim vrstama vode i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Šta DS TRP donosi
- Višemlazni vodomer sa zaštićenim valjcima za hladnu vodu
- Namenjen vodovodima i spoljnoj ugradnji
- MID sertifikat: R max 200
- DN 15÷50
- Sanitarni sertifikati za više zemalja
- Mehanički prenos neosetljiv na spoljna magnetna polja
- Staklo od mineralnog stakla
- Valjci sa brojevima, oznake i serijski broj nalaze se u zaštićenom delu
- Pripremljen za opcioni reed davač impulsa (1 imp = 1-10-100-1000 l) ili statički davač impulsa (1 imp = 1-10 l)
Komunikacija i daljinsko očitavanje
Vodomer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa uređajima iz porodice HydroPulsar (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.
Maddalena DS TRP
Merni opseg i karakteristike
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Nazivni prečnik, col | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| Q3/Q1 = R prema položaju ugradnje | H↑ ≤ 200* | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 |
| Trajni protok Q3, m³/h | 2,5 | 4,0 | 6,3 | 10,0 | 16,0 | 25,0 |
| Protok preopterećenja Q4, m³/h | 3,13 | 5,00 | 7,88 | 12,50 | 20,0 | 31,25 |
| R (standardno) | 160 | 160 | 160 | 160 | 160 | 160 |
| Minimalni protok Q1, l/h | 15,63 | 25 | 39,38 | 62,50 | 100 | 156,25 |
| Prelazni protok Q2, l/h | 25,01 | 40 | 63,01 | 100 | 160 | 250 |
* Za DN 15 sa L ≤ 110, R = 160. Druge vrednosti R dostupne na zahtev.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Temperaturna klasa | T30, T50 | T30, T50 | T30, T50 | T30, T50 | T30, T50 | T30, T50 |
| Klasa osetljivosti na profil protoka | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 |
| Pad pritiska | ΔP63 | ΔP63 | ΔP63 | ΔP63 | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 | 16 | 16 | 16 | 16 |
| Najmanje očitavanje, l | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Okvirna masa, kg | 1,45 | 1,61 | 2,3 | 2,4 | 7,7 | 7,6 |
Početni protok: DN 15: 4-5 l/h, DN 20: 7-9 l/h, DN 25: 16-18 l/h; DN 32–50: 22-24 / 28-30 l/h (prema tehničkom listu). Najveće očitavanje: 99.999 m³, odnosno 999.999 m³ za veće prečnike.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Navoj | G¾B | G1B | G1¼B | G1½B | G2B | G2½B |
| Ugradna dužina L, mm | 110/130/145/165/170/190 | 160/190 | 260 | 260 | 300 | 270/300 |
| Visina H, mm | 115 | 117 | 125 | 125 | 143 | 175 |
| h, mm | 36,5 | 36,5 | 43 | 43 | 46 | 55 |
| Širina B, mm | 97 | 97 | 97 | 97 | 130 | 154 |
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

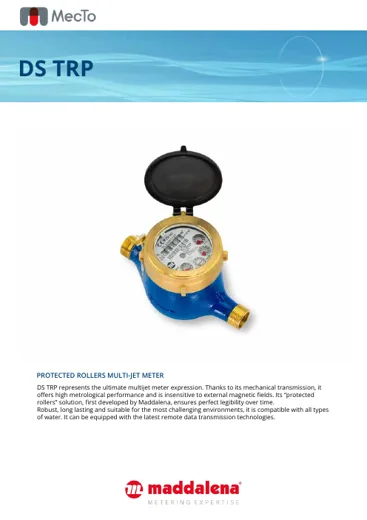

Maddalena DS TRP – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 5 str., 0,4 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena DS TRP se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
