Maddalena MVM PLUS C – volumetrijski vodomer u kompozitnom kućištu
Volumetrijski vodomer od ojačanog kompozita za vodovode, DN 15–25, R max 800.

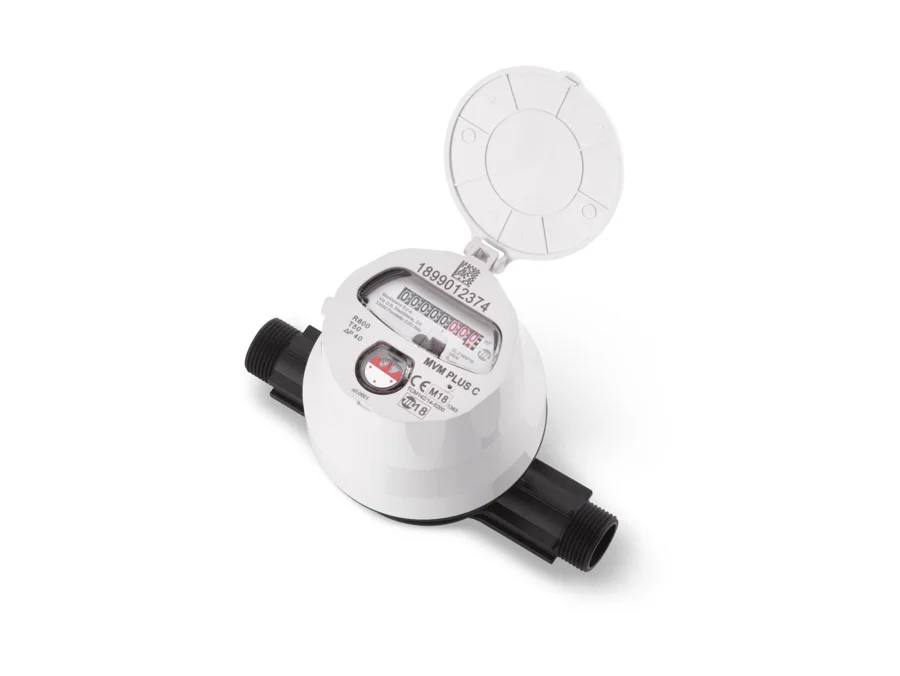

Maddalena MVM PLUS C
MVM PLUS C je vodomer od kompozitnog materijala za primenu u vodovodima koji garantuje najveću tačnost i pouzdanost u svim uslovima ugradnje. Izuzetno nizak početni protok i širok merni opseg omogućavaju obračun celokupne potrošnje i olakšavaju otkrivanje curenja.
To je rezultat spoja tehnologije rotacionog klipa i inovativnog IP68 bakar/staklo brojčanika. Robustan i dugotrajan, pogodan je za najzahtevnije uslove rada i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Šta MVM PLUS C donosi
- Volumetrijski vodomer sa rotacionim klipom za hladnu vodu
- Namenjen vodovodima i spoljnoj ugradnji
- MID sertifikat: R max 800
- DN 15÷25
- Sanitarni sertifikati za više zemalja
- Ugradnja u svim položajima uz zadržavanje metroloških karakteristika
- Visoka zaštita od spoljnih magnetnih polja
- Zaptiven brojčanik (IP68 bakar/staklo) sprečava kondenzaciju i obezbeđuje odličnu čitljivost
- Brojčanik se okreće za 360°
- Kućište od visoko ojačanog kompozita
- Isporuka sa žičanim ili radio komunikacionim modulom
- Pripremljen za statički davač impulsa (1 imp = 1 l)
Komunikacija i daljinsko očitavanje
Vodomer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa uređajima iz porodice HydroPulsar (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.

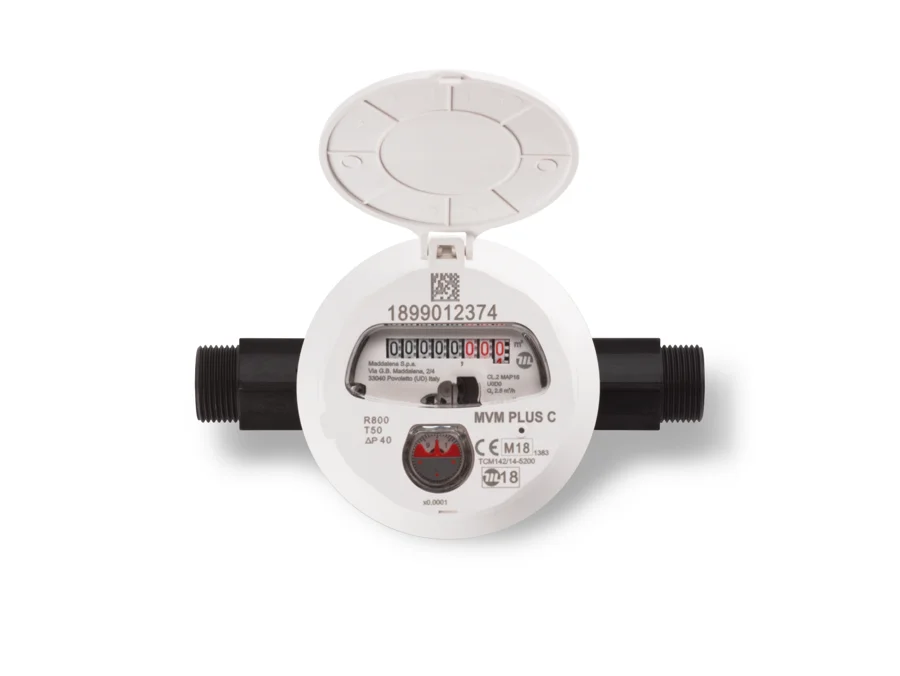

Maddalena MVM PLUS C
Merni opseg i karakteristike
| DN 15 | DN 20 | DN 25 | ||
|---|---|---|---|---|
| ½" | ¾" | 1" | ||
| bilo koji ≤ 800 | ||||
| Trajni protok Q3, m³/h | 2,5 | 4 | 6,3 | |
| Protok preopterećenja Q4, m³/h | 3,13 | 5 | 7,88 | |
| R (standardno) | 400 | |||
| Minimalni protok Q1, l/h | 6,25 | 10 | 15,75 | |
| Prelazni protok Q2, l/h | 10 | 16 | 25,20 | |
Treći red zaglavlja: Q3/Q1 = R prema položaju ugradnje. Druge vrednosti R dostupne na zahtev.
| Podatak | DN 15 | DN 20 | DN 25 |
|---|---|---|---|
| Temperaturna klasa | T30, T50 | T30, T50 | T30, T50 |
| Klasa osetljivosti na profil protoka | U0 – D0 | U0 – D0 | U0 – D0 |
| Početni protok, l/h | 0,5 | 1 | 2,5 |
| Pad pritiska | ΔP63 | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 | 16 |
| Najveće očitavanje, m³ | 99.999 | 99.999 | 99.999 |
| Najmanje očitavanje, l | 0,02 | 0,002 | 0,02 |
| Okvirna masa, kg | 0,450 | 0,9 | 1,3 |
| Podatak | DN 15 | DN 20 | DN 25 |
|---|---|---|---|
| Navoj | G¾B | G1B | G1¼B |
| Ugradna dužina L, mm | 110/115/165/170 | 190 | 260 |
| Visina H, mm | 115 | 127,5 | 148,5 |
| h, mm | 16 | 20 | 30 |
| Širina B, mm | 94 | 108 | 135 |
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

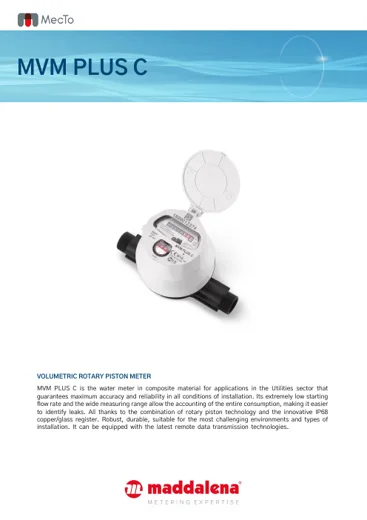

Maddalena MVM PLUS C – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 2,3 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena MVM PLUS C se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
