Vodomeri sa daljinskim očitavanjem
Tačno merenje, automatsko očitavanje i manje gubitaka vode – vodomeri, komunikacija i softver od jednog partnera.
Svaki litar izmeren, svaki vodomer očitan – bez izlaska na teren
Vodomeri sa daljinskim očitavanjem šalju stanje, protok i alarme radio signalom – očitavaču u prolazu ili preko fiksne mreže direktno u softver vodovoda. Nema ulaska u objekte, nema prepisivanja brojeva i nema procena potrošnje.

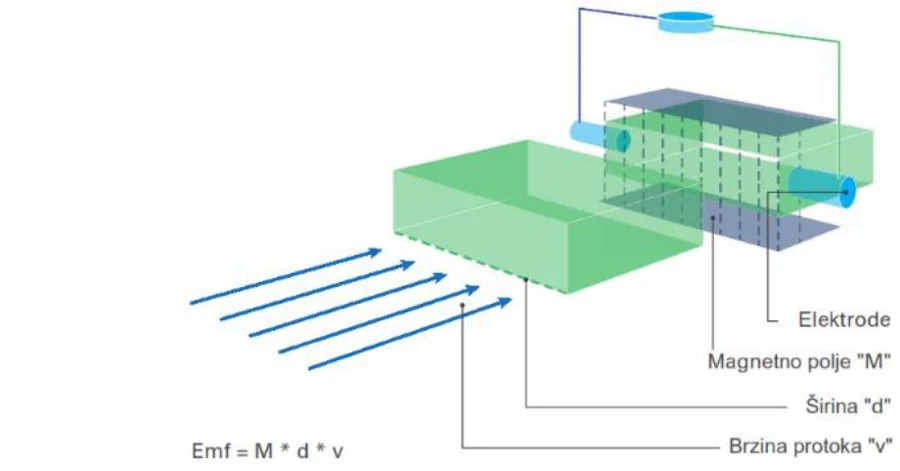

Pravu vrednost sistem dobija tek uz tačno merenje: elektromagnetni i ultrazvučni vodomeri nemaju pokretnih delova, beleže i najmanje protoke i zadržavaju klasu tačnosti tokom celog radnog veka. Zato daljinsko očitavanje posmatramo kao celinu – vodomer, komunikacija i softver.
Gubici vode koji se ne vide
Deo vode koja se proizvede i potisne u mrežu nikada ne bude naplaćen – to je nefakturisana voda (NRW, Non-Revenue Water). Prema bilansu vode Međunarodne asocijacije za vodu (IWA), čine je stvarni (fizički) gubici – curenja na cevovodima i priključcima – i prividni (komercijalni) gubici: nedovoljno tačno merenje, greške pri očitavanju i obradi podataka i neovlašćena potrošnja.
Svetska banka procenjuje da se u svetu godišnje izgubi oko 126 milijardi m³ nefakturisane vode. U mnogim domaćim vodovodnim sistemima gubici dostižu trećinu, a ponegde i polovinu proizvedene vode – a svaki izgubljeni kubik znači i utrošenu energiju, hemikalije za pripremu i dodatno crpljenje izvorišta.

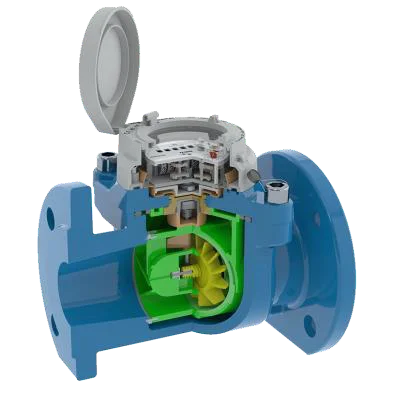

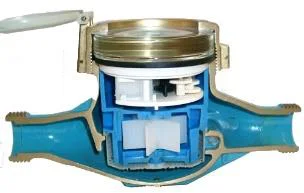

Mehanički vodomeri sa propelerom deo potrošnje ne registruju ni kada su novi, a sa habanjem, kamencem i neredovnim baždarenjem greška merenja raste. Zamena tačnijim vodomerima i redovna kontrola očitavanja jedna su od osnovnih mera aktivnog smanjenja gubitaka.
Prednosti daljinskog očitavanja
Smanjenje gubitaka (NRW)
Zonski bilans: poređenjem vode isporučene u zonu i zbira očitavanja potrošača gubici se lociraju po zonama, a ne procenjuju za ceo sistem.
Otkrivanje curenja
Alarm za stalan protok, pucanje cevi ili povratni tok signalizira curenje kod potrošača ili na priključku – danima ranije nego što bi se primetilo na računu.
Tačan obračun
Stvarna stanja umesto procena, bez grešaka pri prepisivanju i manje reklamacija; podaci se izvoze direktno u sistem za obračun.
Bez očitavanja na terenu
Nema dogovaranja pristupa, nedostupnih šahtova i zaključanih objekata; walk-by očitavanje traje minute, a fiksna mreža radi potpuno automatski.

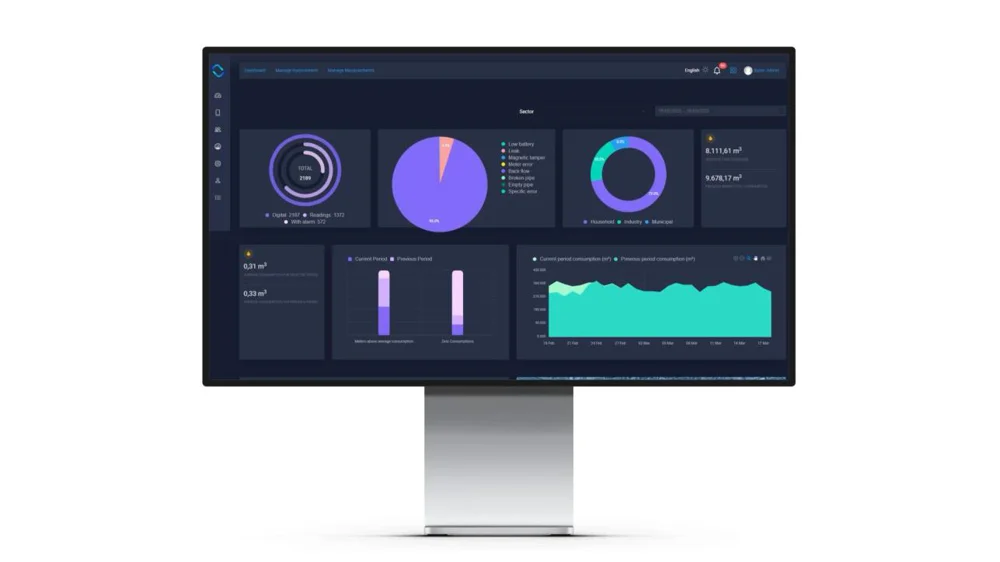

Analitika potrošnje

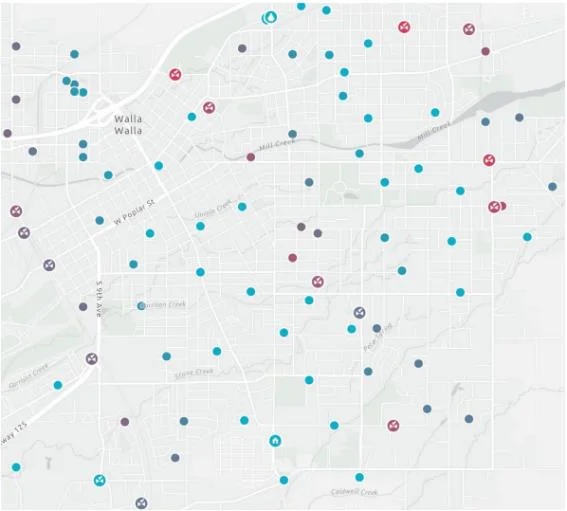

Dnevni i satni profili, poređenje potrošača i zona, otkrivanje neuobičajene potrošnje i bolje planiranje kapaciteta mreže.
Alarmi i nadzor

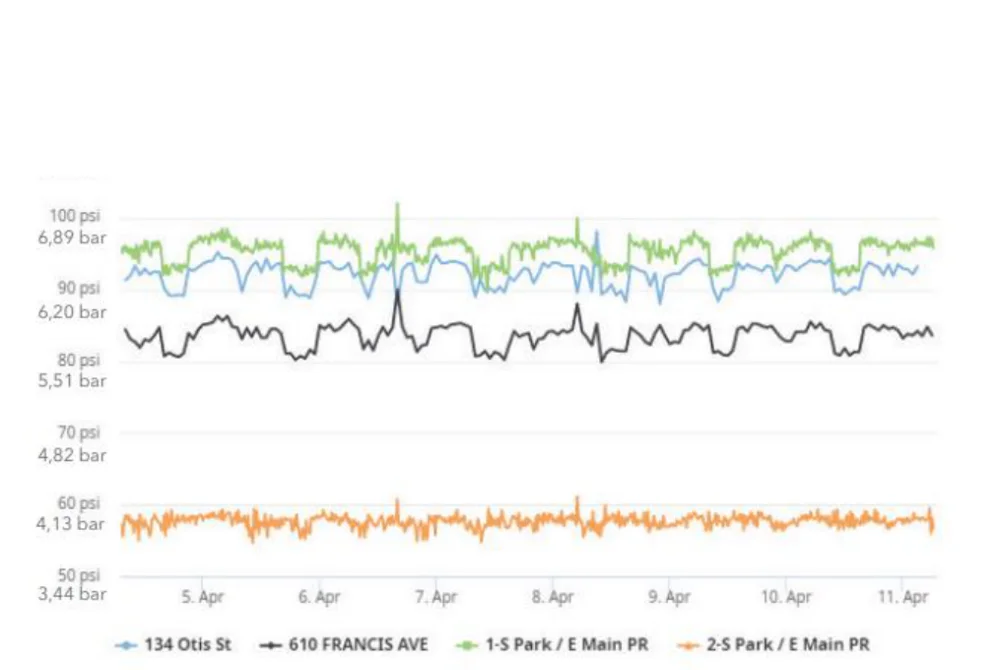

Pokušaj neovlašćenog uticaja (magnet, demontaža), nema vode, prazna baterija, kod pojedinih modela i pritisak i temperatura vode.
Mehanički ili elektronski vodomer?
Daljinski očitati netačno izmerenu vodu ne rešava problem. Zato preporučujemo vodomere sa integrisanom komunikacijom i velikim mernim opsegom, koji beleže i curenje „kap po kap”.
| Karakteristika | Mehanički vodomer | Elektromagnetni / ultrazvučni vodomer |
|---|---|---|
| Merni opseg (R = Q3/Q1) | R40 – R200 | R400 – R1600 |
| Pokretni delovi | propeler i prenosni mehanizam | nema – merenje elektromagnetnim poljem ili ultrazvukom |
| Tačnost tokom vremena | opada zbog habanja, kamenca i kvaliteta vode | trajno tačni, bez servisa i zamene delova |
| Položaj ugradnje | po pravilu horizontalno | u bilo kom položaju |
| Ravna deonica pre / posle | obično U10 D5 | U0 D0 kod većine modela |
| Pad pritiska pri maks. protoku | do oko 1 bar | znatno manji (npr. 0,2–0,5 bar) |
| Daljinsko očitavanje | naknadni modul ili davač impulsa | integrisani radio, memorija podataka i alarmi |
Vrednosti su orijentacione i zavise od modela i prečnika; tačni podaci navedeni su na stranicama pojedinačnih vodomera.

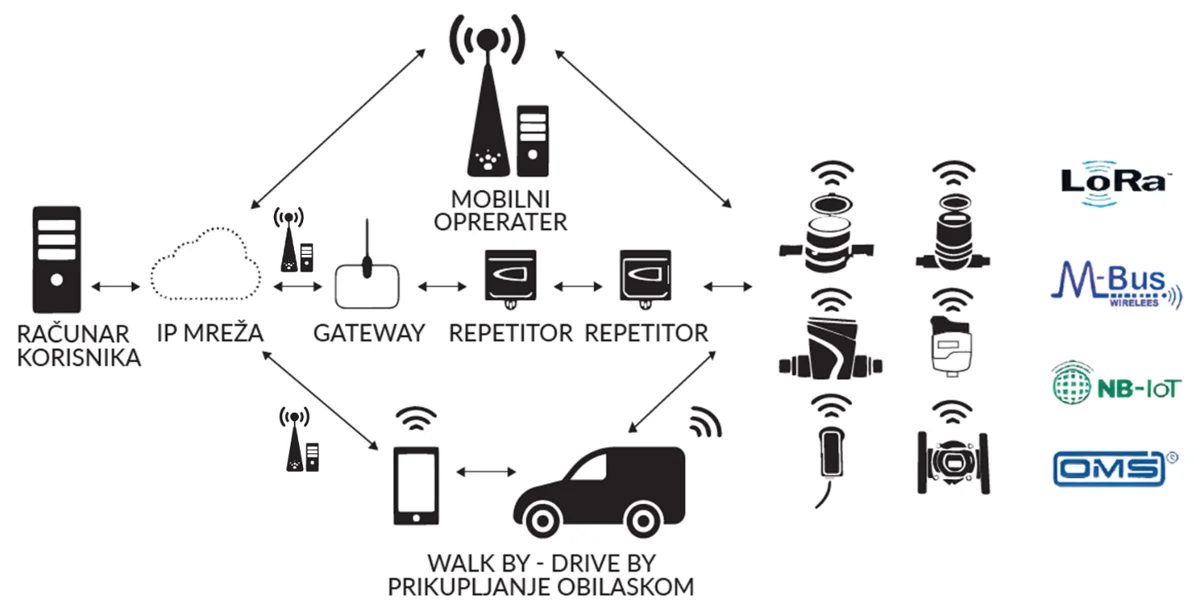

Od vodomera do računa
Standard EN 13757-4 za walk-by, drive-by i fiksne mreže očitavanja vodomera.
Mreža velikog dometa i male potrošnje za očitavanje vodomera u gradovima i naseljima.
Očitavanje vodomera preko postojeće mreže mobilnih operatera – bez izgradnje sopstvene infrastrukture.
Walk-by očitavanje je brz i jednostavan početak; isti vodomeri se kasnije, bez zamene, mogu povezati u fiksnu mrežu.
Vodomeri + komunikacija + softver
VodomeriElektromagnetni i ultrazvučni vodomeri sa integrisanim radiom: Sensus (iPERL, Cordonel, Mei Twin RF, MeiStream RF Plus) i Maddalena (ELECTO SONIC, ELECTO MVM, E-BULK i drugi).
KomunikacijaHydroPulsar radio moduli, NB-IoT predajnici, repetitori i gateway-i – i za postojeće vodomere sa impulsnim izlazom.

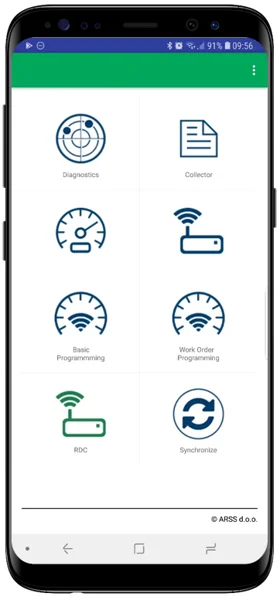

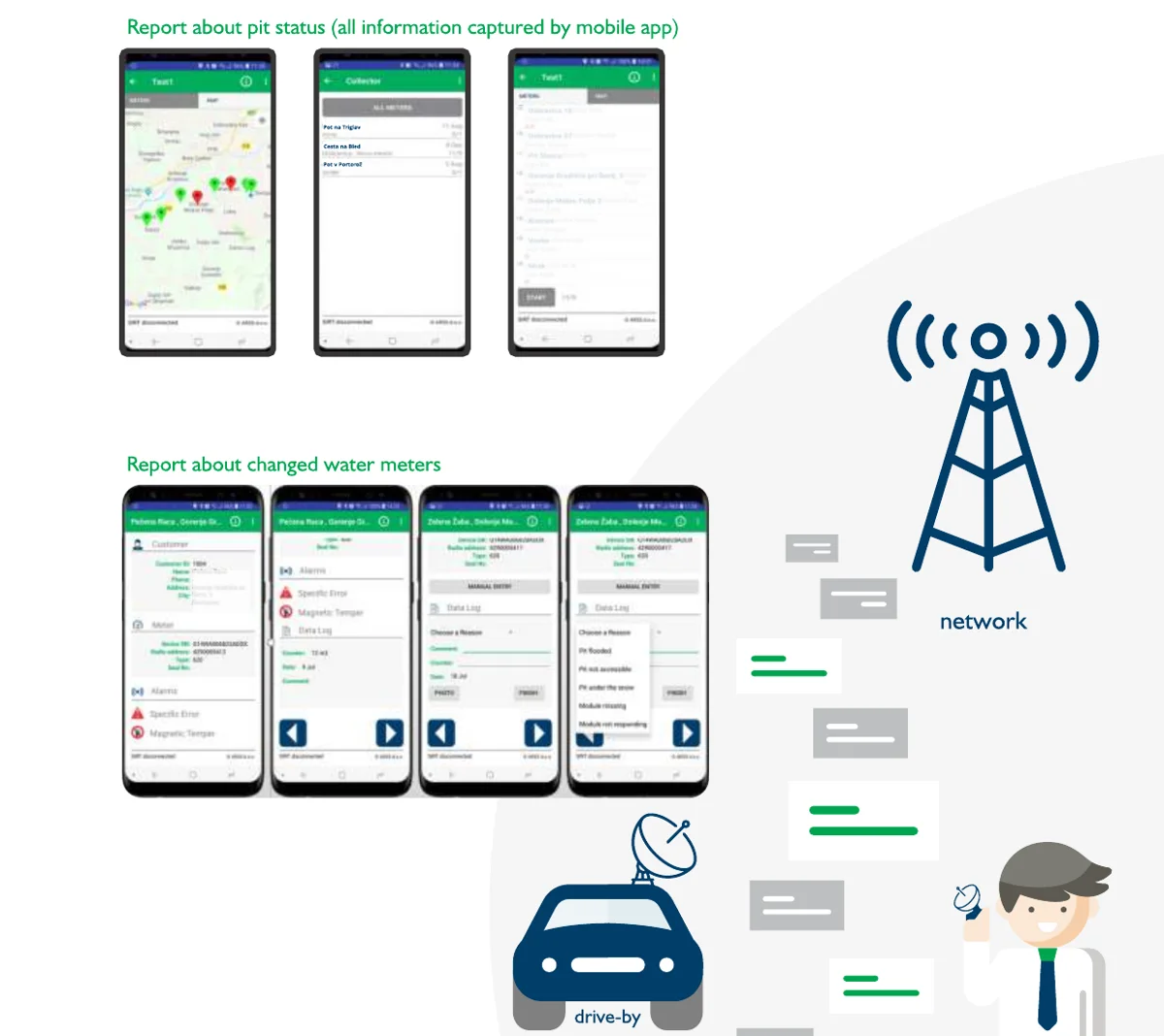

Softver AURAAURA web portal i mobilne aplikacije za očitavanje, montažu, fiksnu mrežu, dijagnostiku i obračun.
PROMING pomaže od izbora vodomera i načina komunikacije, preko probne zone i ugradnje, do puštanja softvera u rad i obuke korisnika.
Proizvođači koje zastupamo
Vodomeri sa integrisanim daljinskim očitavanjem

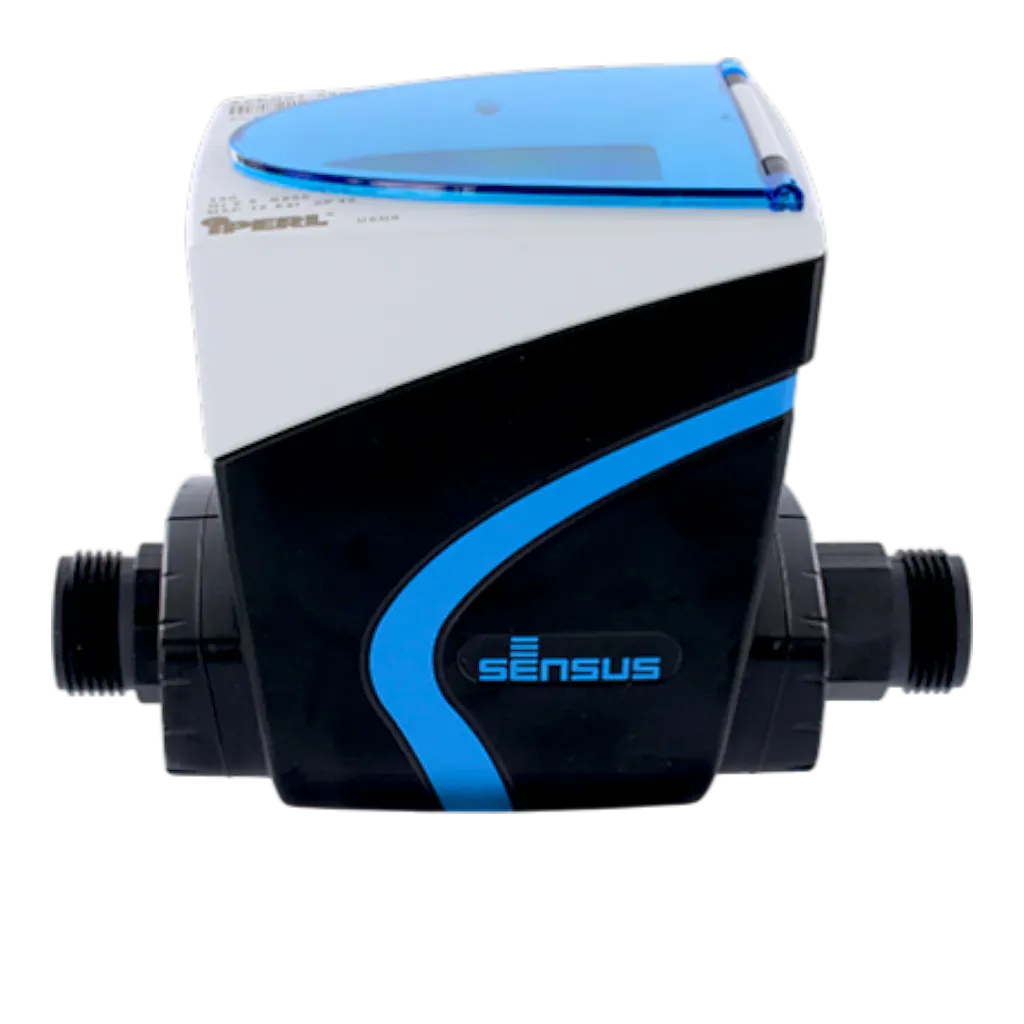

Sensus iPERL
Statički elektromagnetni vodomer
Detaljnije →

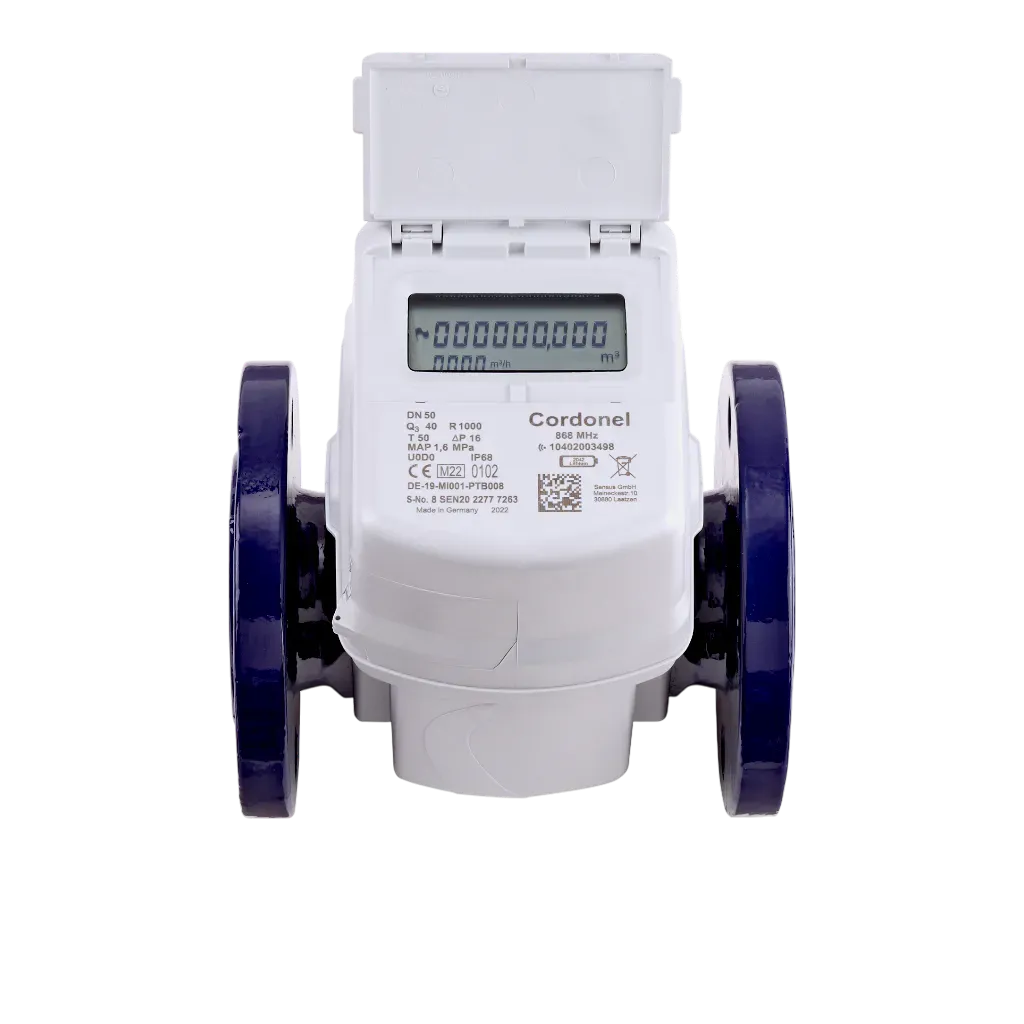

Sensus Cordonel
Statički ultrazvučni vodomer za velike protoke
Detaljnije →

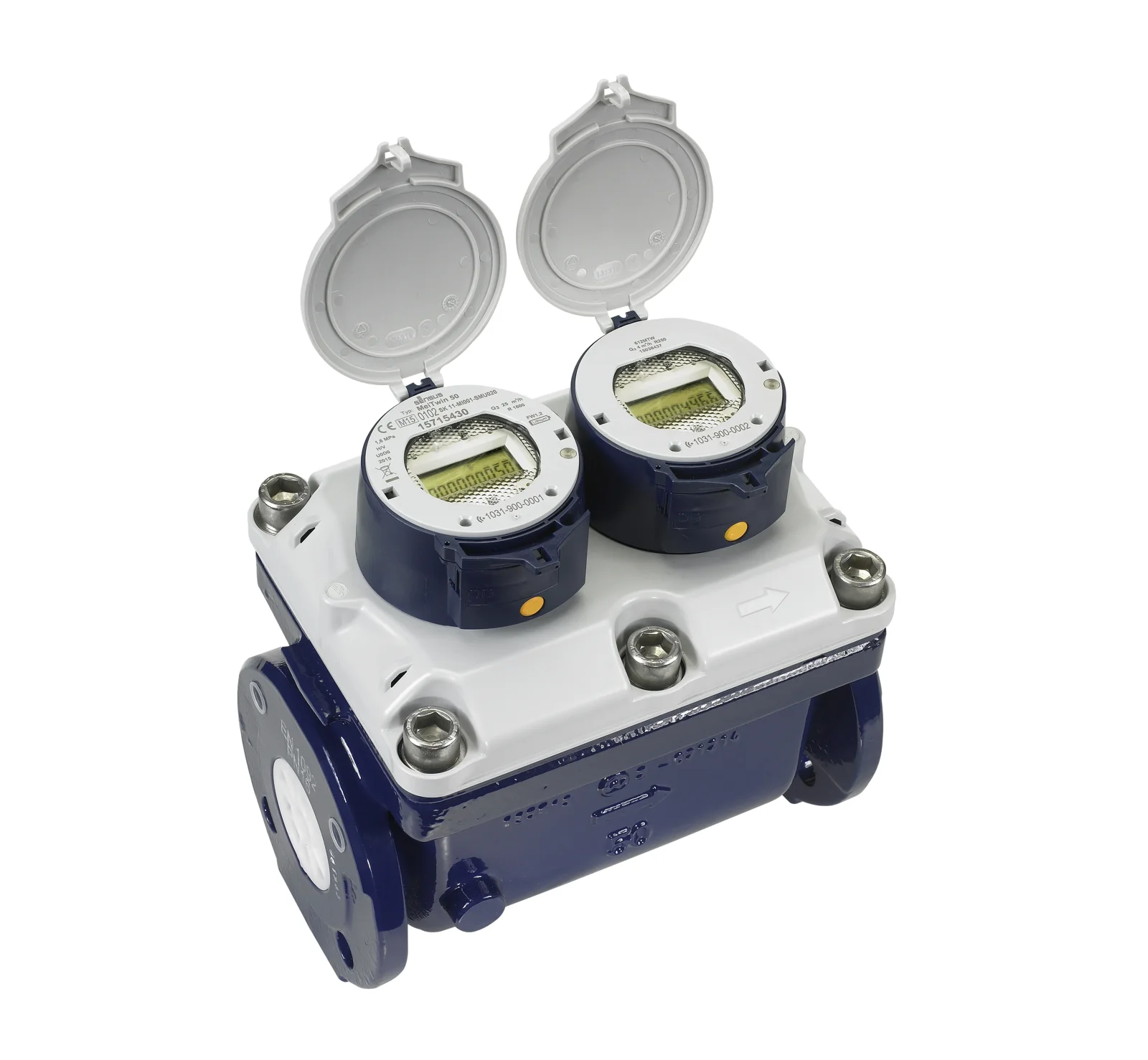

Sensus MeiTwinRF
Kombinovani vodomer za pijaću vodu do 50 °C, DN 50–100
Detaljnije →

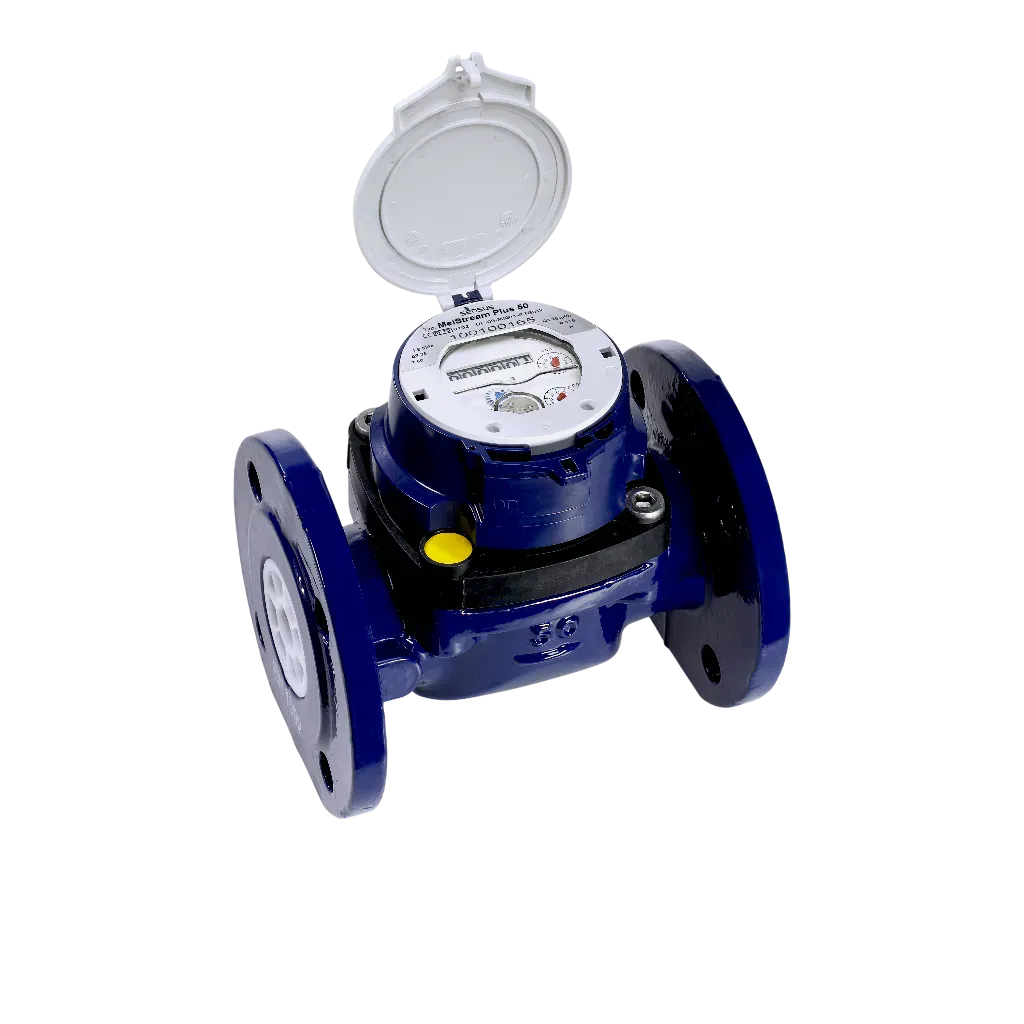

Sensus MeiStreamRF Plus
Vodomer za velike protoke (bulk), elektronski brojčanik, DN 40–150
Detaljnije →

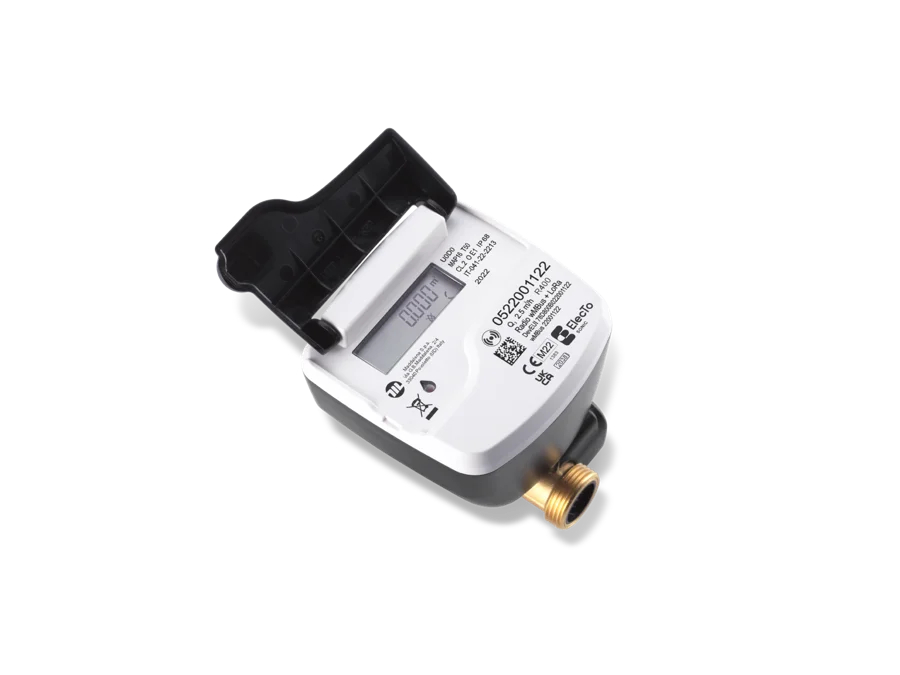

Maddalena ELECTO SONIC
Elektronski ultrazvučni vodomer
Detaljnije →

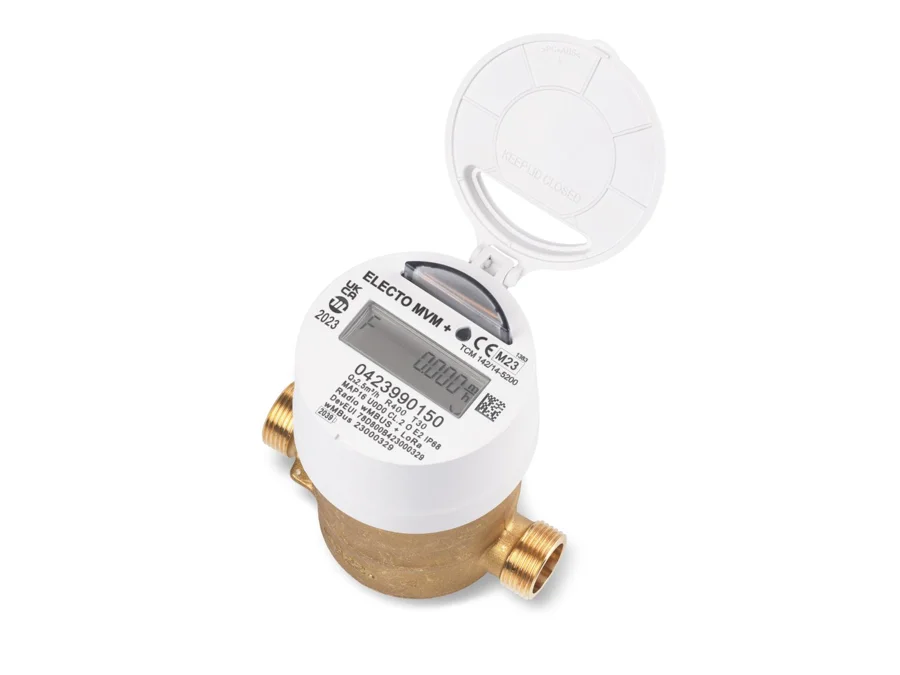

Maddalena ELECTO MVM
Elektronski volumetrijski vodomer
Detaljnije →

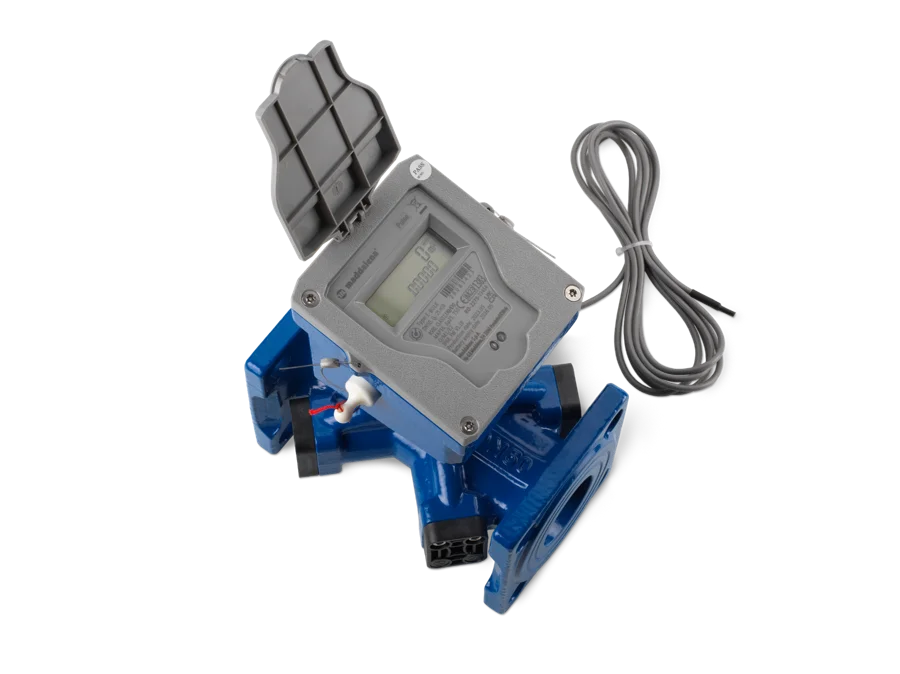

Maddalena E-BULK
Statički (ultrazvučni) vodomer
Detaljnije →

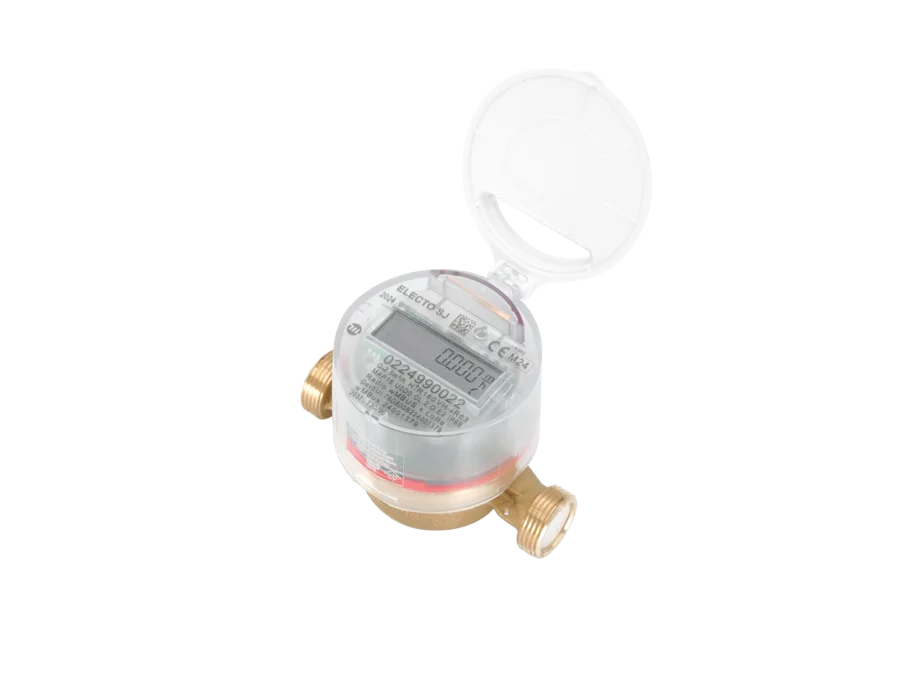

Maddalena ELECTO SJ (multiprotokol)
Multiprotokolni elektronski jednomlazni vodomer
Detaljnije →Rezultati iz prakse
Klijent iz Grčke
Zamenjeni su svi mehanički vodomeri elektromagnetnim i ultrazvučnim vodomerima Sensus: 12.286 kućnih vodomera DN 15 – DN 40 i 209 prirubničkih vodomera DN 50 – DN 100, uz fiksnu mrežu za daljinsko očitavanje.
- prosečna mesečna fakturisana vrednost vode povećana je za 25 %
- dodatne uštede: manji lager rezervnih delova, nema servisa vodomera, automatsko očitavanje preko fiksne mreže
Klijent iz Srbije
Naselje sa 520 mehaničkih kućnih vodomera DN 20, prosečne starosti 15 godina, bez daljinskog očitavanja, sa neredovnim baždarenjem i šahtovima u lošem stanju (deo potopljen); godišnja potrošnja oko 84.840 m³.
- procena za zamenu elektromagnetnim vodomerima iPERL sa integrisanim daljinskim očitavanjem: oko 20 % više fakturisane vode zbog tačnijeg merenja
- procenjeni povrat investicije (ROI) oko 240 %
Rezultati su iz PROMING elaborata o prednostima elektromagnetnih i ultrazvučnih vodomera; zavise od stanja mreže, kvaliteta vode i postojećih vodomera.
Kakav šaht je potreban za daljinsko očitavanje?
Vodomer u šahtu ispod nivoa terena je najteži slučaj za radio vezu. Materijal zidova i poklopca, kao i voda u šahtu, odlučuju da li će daljinsko očitavanje raditi pouzdano – zato je PE šaht sa kompozitnim poklopcem dobro rešenje za daljinsko očitavanje.
| Tip šahta, materijal zidova i poklopca | Nivo vode u šahtu | Slabljenje LoRaWAN (868 MHz) | Slabljenje NB-IoT (800–900 MHz) | Status veze / operativnost sistema |
|---|---|---|---|---|
| 1. Ciglom zidani šaht + čelični poklopac | Bez vode | 28 – 35 dB | 25 – 32 dB | Granična veza. Signal se probija samo kroz pukotine oko poklopca. |
| 50 cm vode | 55 – 65 dB | 52 – 62 dB | Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode. | |
| 1 metar vode | > 90 dB | > 90 dB | Potpuna blokada (mrtva zona). | |
| 2. Armirani beton + čelični poklopac | Bez vode | 38 – 48 dB | 35 – 45 dB | Granična veza. Signal se probija samo kroz pukotine oko poklopca. |
| 50 cm vode | 65 – 80 dB | 62 – 75 dB | Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode. | |
| 1 metar vode | > 90 dB | > 90 dB | Potpuna blokada signala. | |
| 3. PE (polietilen) šaht + kompozitni poklopac | Bez vode | 4 – 8 dB | 3 – 7 dB | Izuzetna veza. Signal prolazi kroz zidove i poklopac sa minimalnim otporom. |
Izvor tabele: PROMING. Nezavisna merenja potvrđuju da metalni poklopac sam po sebi predstavlja veliku prepreku: terenski test kroz uobičajeni livenogvozdeni poklopac šahta dao je oko 22,6 dB slabiji signal nego kroz poklopac sa prorezima prilagođenim radio prenosu (IEEE Antennas and Wireless Propagation Letters, 2024). Istraživanje livenogvozdenih kutija za pametne vodomere (Sensors, 2023) takođe potvrđuje da liveno gvožđe blokira radio talase i da se prijem znatno poboljšava prorezima u poklopcu.
PE šahtovi za vodomere
U zidanim i betonskim šahtovima sa čeličnim poklopcem radio signal slabi ili je potpuno blokiran. Polietilenski šaht sa kompozitnim poklopcem propušta signal uz minimalne gubitke i štiti vodomer od smrzavanja i podzemne vode.
Za daljinsko očitavanje PE šaht je posebno dobro rešenje: beton i armatura, a naročito livenogvozdeni i čelični poklopci, jako prigušuju radio signal, dok PE šaht sa PE ili kompozitnim poklopcem omogućava bolji prijem i manje ponovljenih slanja – to znači pouzdanije očitavanje i duži vek baterije.
PE šahtovi za vodomere (Triplast) →Elektronski vodomeri sa daljinskim očitavanjem
Zašto mehanički vodomeri vremenom mere manje i šta donosi prelazak na elektronske vodomere sa daljinskim očitavanjem.
Pročitajte članak →Daljinsko očitavanje vodomera
Da li daljinsko očitavanje zahteva zamenu svih vodomera?
Ne. Vodomeri sa impulsnim izlazom ili pripremom za modul mogu se dopuniti HydroPulsar uređajima. Ipak, najveći efekat na gubitke daje zamena dotrajalih mehaničkih vodomera tačnijim elektronskim.
Koliko traje baterija?
Zavisno od modela i učestalosti slanja podataka, baterija je projektovana za ceo radni vek vodomera – tipično 10 do 16 godina.
Šta izabrati: walk-by, fiksnu mrežu, NB-IoT ili LoRaWAN?
Zavisi od gustine vodomera, pokrivenosti mobilnom mrežom i potrebne učestalosti podataka. Često se kreće sa walk-by očitavanjem, a fiksna mreža uvodi postepeno, po zonama.
Da li su podaci zaštićeni?
Da. Radio poruke se šifruju (npr. AES-128 kod Wireless M-Bus), a ključevi za dešifrovanje čuvaju se u softveru vodovoda.
Izvori: IWA – bilans vode i terminologija gubitaka; Svetska banka – procena nefakturisane vode (Liemberger i Wyatt, 2019); tehnička dokumentacija proizvođača Sensus, Maddalena i ARSS.
Pošaljite upit
Recite nam broj i vrstu vodomera i kako ih danas očitavate – predložićemo rešenje sa vodomerima, komunikacijom i softverom AURA.
