Wireless M-Bus – evropski standard za daljinsko očitavanje vodomera
Standard EN 13757-4 za walk-by, drive-by i fiksne mreže očitavanja vodomera.
Šta je Wireless M-Bus?
Wireless M-Bus (wM-Bus) je evropski standard EN 13757-4 za bežično očitavanje merila vode, toplote, gasa i električne energije. OMS (Open Metering System) specifikacija dodatno ujednačava telegrame i bezbednosne profile, pa uređaji različitih proizvođača rade u istom sistemu.
wM-Bus je najrasprostranjenije rešenje za očitavanje vodomera u prolazu (walk-by), iz vozila (drive-by) i preko fiksnih mreža sa koncentratorima i gateway-ima.
Put podatka od vodomera do obračuna
Zašto Wireless M-Bus
Šaht utiče i na walk-by očitavanje
Wireless M-Bus radi u istom opsegu 868 MHz kao LoRaWAN, pa je logika ista: vrsta šahta i voda u njemu odlučuju da li će vodomer biti očitan u prolazu ili preko fiksne mreže. Vrednosti u tabeli date su za LoRaWAN i NB-IoT.
| Tip šahta, materijal zidova i poklopca | Nivo vode u šahtu | Slabljenje LoRaWAN (868 MHz) | Slabljenje NB-IoT (800–900 MHz) | Status veze / operativnost sistema |
|---|---|---|---|---|
| 1. Ciglom zidani šaht + čelični poklopac | Bez vode | 28 – 35 dB | 25 – 32 dB | Granična veza. Signal se probija samo kroz pukotine oko poklopca. |
| 50 cm vode | 55 – 65 dB | 52 – 62 dB | Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode. | |
| 1 metar vode | > 90 dB | > 90 dB | Potpuna blokada (mrtva zona). | |
| 2. Armirani beton + čelični poklopac | Bez vode | 38 – 48 dB | 35 – 45 dB | Granična veza. Signal se probija samo kroz pukotine oko poklopca. |
| 50 cm vode | 65 – 80 dB | 62 – 75 dB | Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode. | |
| 1 metar vode | > 90 dB | > 90 dB | Potpuna blokada signala. | |
| 3. PE (polietilen) šaht + kompozitni poklopac | Bez vode | 4 – 8 dB | 3 – 7 dB | Izuzetna veza. Signal prolazi kroz zidove i poklopac sa minimalnim otporom. |
Izvor tabele: PROMING. Nezavisna merenja potvrđuju da metalni poklopac sam po sebi predstavlja veliku prepreku: terenski test kroz uobičajeni livenogvozdeni poklopac šahta dao je oko 22,6 dB slabiji signal nego kroz poklopac sa prorezima prilagođenim radio prenosu (IEEE Antennas and Wireless Propagation Letters, 2024). Istraživanje livenogvozdenih kutija za pametne vodomere (Sensors, 2023) takođe potvrđuje da liveno gvožđe blokira radio talase i da se prijem znatno poboljšava prorezima u poklopcu.
Vodomeri i uređaji sa podrškom za Wireless M-Bus
Sensus iPERL
Statički elektromagnetni vodomer
Detaljnije →
Sensus Cordonel
Statički ultrazvučni vodomer za velike protoke
Detaljnije →
Sensus MeiTwinRF
Kombinovani vodomer za pijaću vodu do 50 °C, DN 50–100
Detaljnije →
Sensus MeiStreamRF Plus
Vodomer za velike protoke (bulk), elektronski brojčanik, DN 40–150
Detaljnije →
Maddalena ELECTO SJ
Elektronski jednomlazni vodomer
Detaljnije →
Maddalena ELECTO SJ (multiprotokol)
Multiprotokolni elektronski jednomlazni vodomer
Detaljnije →Maddalena ELECTO MVM
Elektronski volumetrijski vodomer
Detaljnije →
Maddalena ELECTO MVM + C
Elektronski volumetrijski vodomer, kompozitno kućište
Detaljnije →
Maddalena ELECTO SONIC
Elektronski ultrazvučni vodomer
Detaljnije →
Maddalena E-BULK
Statički (ultrazvučni) vodomer
Detaljnije →

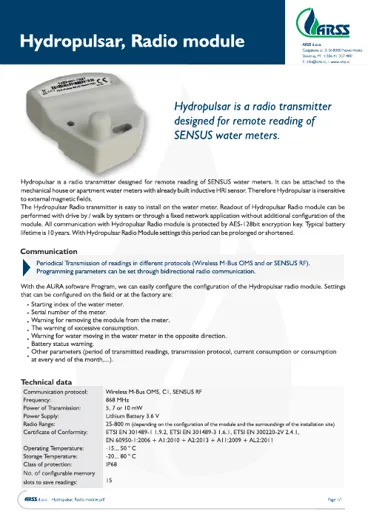

HydroPulsar
Radio modul za mehaničke Sensus vodomere
Detaljnije →
ECHO Rep
NB-IoT prijemnik za do 5 Sensus RF / OMS uređaja
Detaljnije →
ECHO Lob Gateway V2
Gateway wM-Bus / Sensus RF → NB-IoT ili LoRaWAN
Detaljnije →

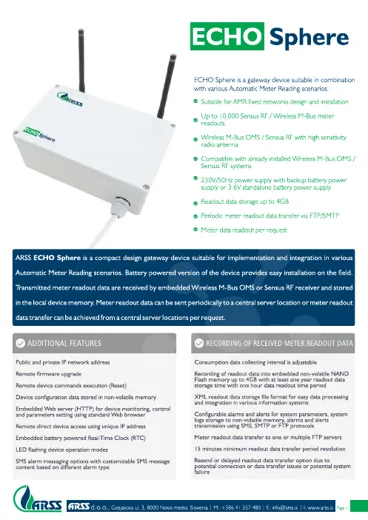

ECHO Sphere
Gateway za fiksne AMR mreže – do 10.000 vodomera
Detaljnije →

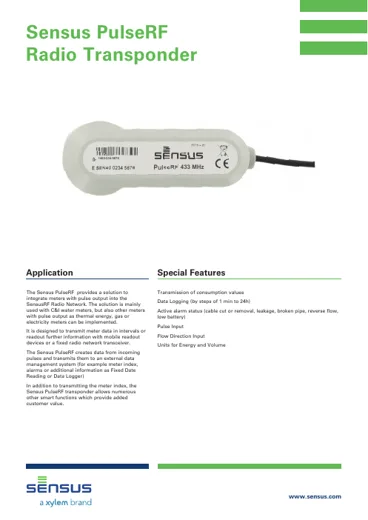

Sensus PulseRF
Radio transponder za vodomere sa impulsnim izlazom
Detaljnije →Pošaljite upit
Planirate daljinsko očitavanje preko tehnologije Wireless M-Bus? Pošaljite nam podatke o području i broju vodomera.
