LoRaWAN – daljinsko očitavanje vodomera na velikim rastojanjima

Mreža velikog dometa i male potrošnje za očitavanje vodomera u gradovima i naseljima.

Pošaljite upit
Komunikaciona tehnologija

Šta je LoRaWAN?

LoRaWAN (Long Range Wide Area Network) je otvoren standard za bežične mreže velikog dometa i male potrošnje energije (LPWAN), koje održava LoRa Alliance. Radi u nelicenciranom frekvencijskom opsegu (u Evropi EU868), pa vodovod može da izgradi sopstvenu mrežu ili koristi mrežu operatera.

Za daljinsko očitavanje vodomera LoRaWAN je posebno pogodan kada je potrebno pokriti široko područje sa malim brojem baznih stanica (gateway-a), a baterija vodomera mora da traje više od decenije.

Kako radi

Put podatka od vodomera do obračuna

1Vodomer (LoRaWAN)Vodomer sa integrisanim LoRaWAN radiom periodično šalje kratke poruke sa stanjem, alarmima i podacima iz memorije.
2LoRaWAN gatewayPoruke prima jedan ili više LoRaWAN gateway-a u dometu – nema uparivanja vodomera sa određenim gateway-em.
3Mrežni serverGateway prosleđuje poruke preko interneta mrežnom serveru, koji ih dalje šalje aplikacionom serveru, na primer softveru AURA.
4AURA / obračunPoruke su šifrovane, a uređaji se aktiviraju bezbedno (OTAA ili ABP).
Prednosti

Zašto LoRaWAN

✓ Veliki domet – nekoliko kilometara u gradu, više na otvorenom
✓ Mala potrošnja i dug vek baterije vodomera
✓ Nelicencirani opseg – mogućnost sopstvene mreže bez troškova SIM kartica
✓ Dobar prodor signala u šahtove i podrume uz pravilno planiranu mrežu
✓ Otvoren, interoperabilan standard
✓ Šifrovana komunikacija
Šaht i radio signal

Kako vrsta šahta utiče na LoRaWAN komunikaciju

Vodomeri su ugrađeni ispod nivoa terena, u šahtovima koji su često delimično ili potpuno potopljeni. Za radio signal presudni su materijal zidova i poklopca i nivo vode u šahtu. Kod LoRaWAN-a slabiji signal znači manji domet do gateway-a, više gateway-a za istu zonu i duže emitovanje svake poruke – što skraćuje vek baterije.

Uporedna tabela slabljenja signala (u dB) za LoRaWAN i NB-IoT
Tip šahta, materijal zidova i poklopca Nivo vode u šahtu Slabljenje LoRaWAN (868 MHz) Slabljenje NB-IoT (800–900 MHz) Status veze / operativnost sistema
1. Ciglom zidani šaht + čelični poklopac Bez vode 28 – 35 dB 25 – 32 dB Granična veza. Signal se probija samo kroz pukotine oko poklopca.
50 cm vode 55 – 65 dB 52 – 62 dB Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode.
1 metar vode > 90 dB > 90 dB Potpuna blokada (mrtva zona).
2. Armirani beton + čelični poklopac Bez vode 38 – 48 dB 35 – 45 dB Granična veza. Signal se probija samo kroz pukotine oko poklopca.
50 cm vode 65 – 80 dB 62 – 75 dB Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode.
1 metar vode > 90 dB > 90 dB Potpuna blokada signala.
3. PE (polietilen) šaht + kompozitni poklopac Bez vode 4 – 8 dB 3 – 7 dB Izuzetna veza. Signal prolazi kroz zidove i poklopac sa minimalnim otporom.
Zidani ili betonski šaht sa čeličnim poklopcem – i kada je suv, veza je granična; signal izlazi samo kroz pukotine oko poklopca. Armatura u betonu slabljenje dodatno povećava.
Potopljen šaht – već 50 cm vode prekida vezu, a pri 1 m vode vodomer je u mrtvoj zoni, bez obzira na tehnologiju.
PE šaht sa kompozitnim poklopcem – samo nekoliko dB slabljenja: izuzetna veza, manje ponovljenih slanja i duži vek baterije. PE šahtovi za vodomere (Triplast) →

Izvor tabele: PROMING. Nezavisna merenja potvrđuju da metalni poklopac sam po sebi predstavlja veliku prepreku: terenski test kroz uobičajeni livenogvozdeni poklopac šahta dao je oko 22,6 dB slabiji signal nego kroz poklopac sa prorezima prilagođenim radio prenosu (IEEE Antennas and Wireless Propagation Letters, 2024). Istraživanje livenogvozdenih kutija za pametne vodomere (Sensors, 2023) takođe potvrđuje da liveno gvožđe blokira radio talase i da se prijem znatno poboljšava prorezima u poklopcu.

Podržani uređaji

Vodomeri i uređaji sa podrškom za LoRaWAN

Maddalena ELECTO SJ (multiprotokol)

Maddalena ELECTO SJ (multiprotokol)

Multiprotokolni elektronski jednomlazni vodomer

Detaljnije →
Maddalena ELECTO MVM

Maddalena ELECTO MVM

Elektronski volumetrijski vodomer

Detaljnije →
Maddalena ELECTO MVM + C

Maddalena ELECTO MVM + C

Elektronski volumetrijski vodomer, kompozitno kućište

Detaljnije →
Maddalena ELECTO SONIC

Maddalena ELECTO SONIC

Elektronski ultrazvučni vodomer

Detaljnije →

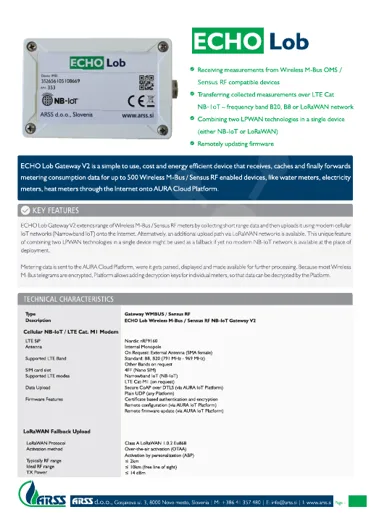

ECHO Lob Gateway V2

ECHO Lob Gateway V2

Gateway wM-Bus / Sensus RF → NB-IoT ili LoRaWAN

Detaljnije →
Softver

Podaci u sistemu AURA

Očitavanja prikupljena preko tehnologije LoRaWAN obrađuju se u softveru AURA, zajedno sa podacima iz drugih načina očitavanja. Uporedite i: NB-IoT · Wireless M-Bus.

Pošaljite upit

Planirate daljinsko očitavanje preko tehnologije LoRaWAN? Pošaljite nam podatke o području i broju vodomera.
