NB-IoT – daljinsko očitavanje vodomera preko mobilne mreže

Očitavanje vodomera preko postojeće mreže mobilnih operatera – bez izgradnje sopstvene infrastrukture.

Pošaljite upit
Komunikaciona tehnologija

Šta je NB-IoT?

NB-IoT (Narrowband IoT, LTE Cat NB1/NB2) je 3GPP standard za mobilne mreže namenjen uređajima koji šalju male količine podataka, a moraju godinama da rade na bateriju. Radi u licenciranom opsegu mobilnih operatera (u Evropi najčešće opseg B20, 800 MHz, i B8, 900 MHz).

Za vodovod to znači da vodomeri mogu da šalju podatke direktno u softver za očitavanje, bez gateway-a i repetitora – dovoljna je pokrivenost NB-IoT mrežom.

Kako radi

Put podatka od vodomera do obračuna

1Vodomer / ECHO uređajVodomer ili komunikacioni uređaj sa NB-IoT modemom i SIM karticom (često ugrađeni čip MFF2) prijavljuje se na mrežu mobilnog operatera.
2Bazna stanica operateraU podešenim intervalima šalje stanje, alarme i podatke iz memorije preko bazne stanice operatera.
3Server (AURA cloud)Podaci stižu na server – na primer u AURA cloud – odakle se prosleđuju korisniku i sistemu za obračun.
4AURA / obračunKada nema signala, uređaj čuva merenja i šalje ih čim se veza uspostavi.
Prednosti

Zašto NB-IoT

✓ Nema izgradnje i održavanja sopstvene radio mreže
✓ Dobra pokrivenost u zgradama i podzemnim prostorima (šahtovi, podrumi)
✓ Licencirani opseg – manje smetnji, kvalitet usluge operatera
✓ Dvosmerna komunikacija: daljinska konfiguracija i ažuriranje firmvera
✓ Pogodno za razuđena područja i pojedinačne lokacije
✓ Za vodomere bez NB-IoT radija: HydroPulsar / ECHO uređaji
Šaht i radio signal

Kako vrsta šahta utiče na NB-IoT komunikaciju

Vodomeri su ugrađeni ispod nivoa terena, u šahtovima koji su često delimično ili potpuno potopljeni. Za radio signal presudni su materijal zidova i poklopca i nivo vode u šahtu. NB-IoT ima veliki budžet linka, ali kada je signal oslabljen, uređaj više puta ponavlja slanje i duže drži radio uključen – što skraćuje vek baterije.

Uporedna tabela slabljenja signala (u dB) za LoRaWAN i NB-IoT
Tip šahta, materijal zidova i poklopca Nivo vode u šahtu Slabljenje LoRaWAN (868 MHz) Slabljenje NB-IoT (800–900 MHz) Status veze / operativnost sistema
1. Ciglom zidani šaht + čelični poklopac Bez vode 28 – 35 dB 25 – 32 dB Granična veza. Signal se probija samo kroz pukotine oko poklopca.
50 cm vode 55 – 65 dB 52 – 62 dB Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode.
1 metar vode > 90 dB > 90 dB Potpuna blokada (mrtva zona).
2. Armirani beton + čelični poklopac Bez vode 38 – 48 dB 35 – 45 dB Granična veza. Signal se probija samo kroz pukotine oko poklopca.
50 cm vode 65 – 80 dB 62 – 75 dB Prekid veze. Vodomer je potopljen; radio-talasi ove frekvencije ne prodiru kroz 50 cm vode.
1 metar vode > 90 dB > 90 dB Potpuna blokada signala.
3. PE (polietilen) šaht + kompozitni poklopac Bez vode 4 – 8 dB 3 – 7 dB Izuzetna veza. Signal prolazi kroz zidove i poklopac sa minimalnim otporom.
Zidani ili betonski šaht sa čeličnim poklopcem – i kada je suv, veza je granična; signal izlazi samo kroz pukotine oko poklopca. Armatura u betonu slabljenje dodatno povećava.
Potopljen šaht – već 50 cm vode prekida vezu, a pri 1 m vode vodomer je u mrtvoj zoni, bez obzira na tehnologiju.
PE šaht sa kompozitnim poklopcem – samo nekoliko dB slabljenja: izuzetna veza, manje ponovljenih slanja i duži vek baterije. PE šahtovi za vodomere (Triplast) →

Izvor tabele: PROMING. Nezavisna merenja potvrđuju da metalni poklopac sam po sebi predstavlja veliku prepreku: terenski test kroz uobičajeni livenogvozdeni poklopac šahta dao je oko 22,6 dB slabiji signal nego kroz poklopac sa prorezima prilagođenim radio prenosu (IEEE Antennas and Wireless Propagation Letters, 2024). Istraživanje livenogvozdenih kutija za pametne vodomere (Sensors, 2023) takođe potvrđuje da liveno gvožđe blokira radio talase i da se prijem znatno poboljšava prorezima u poklopcu.

Podržani uređaji

Vodomeri i uređaji sa podrškom za NB-IoT

Maddalena ELECTO SONIC

Maddalena ELECTO SONIC

Elektronski ultrazvučni vodomer

Detaljnije →

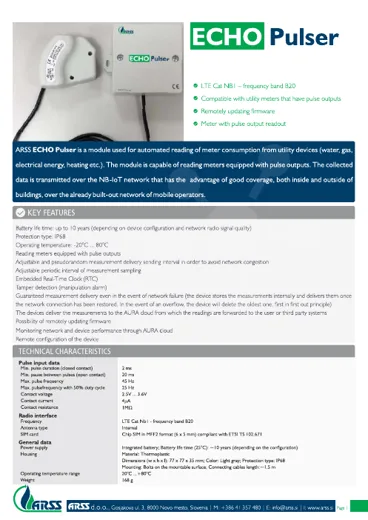

ECHO Pulser

ECHO Pulser

NB-IoT modul za vodomere sa impulsnim izlazom

Detaljnije →

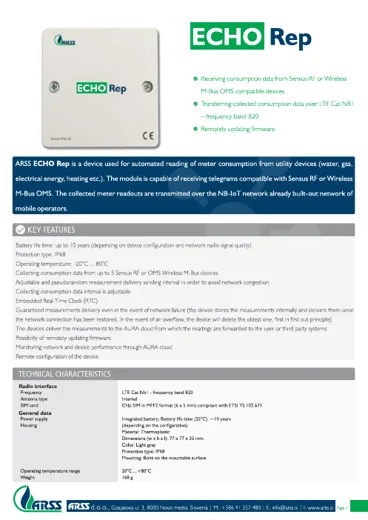

ECHO Rep

ECHO Rep

NB-IoT prijemnik za do 5 Sensus RF / OMS uređaja

Detaljnije →
ECHO Lob Gateway V2

ECHO Lob Gateway V2

Gateway wM-Bus / Sensus RF → NB-IoT ili LoRaWAN

Detaljnije →
Softver

Podaci u sistemu AURA

Očitavanja prikupljena preko tehnologije NB-IoT obrađuju se u softveru AURA, zajedno sa podacima iz drugih načina očitavanja. Uporedite i: LoRaWAN · Wireless M-Bus.

Pošaljite upit

Planirate daljinsko očitavanje preko tehnologije NB-IoT? Pošaljite nam podatke o području i broju vodomera.
