Maddalena ELECTO SJ – elektronski jednomlazni vodomer
Jednomlazni vodomer sa ugrađenim elektronskim radio-brojčanikom (wM-Bus, OMS) za stanove.

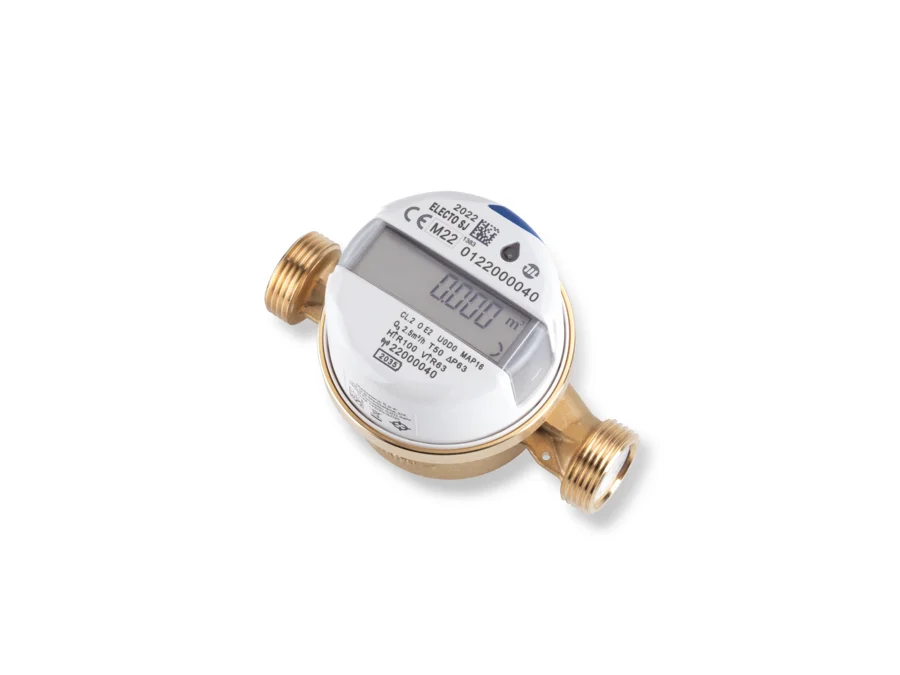

Maddalena ELECTO SJ
ElecTo SJ je jednomlazni vodomer sa ugrađenom komunikacijom podataka, zahvaljujući inovativnom elektronskom radio-brojčaniku. Namenjen je ugradnji u stanovima i dostupan je za hladnu i toplu vodu.
Veliki LCD displej omogućava lako očitavanje i pruža dodatne informacije korisnicima i operaterima. Pogodan je za daljinsko očitavanje mobilnim i fiksnim sistemima i u potpunosti ispunjava zahteve evropske Direktive o energetskoj efikasnosti.
Šta ELECTO SJ donosi
- Elektronski jednomlazni vodomer
- Namenjen ugradnji u stanovima
- Za toplu i hladnu vodu
- DN 15÷20
- MID sertifikat: R max 160
- Visoka zaštita od spoljnih magnetnih polja
- Sanitarni sertifikati za više zemalja
- Brojčanik se okreće za 360°, stepen zaštite IP68
- Integrisani wM-Bus, OMS radio
- Litijumska baterija sa minimalnim vekom od 7, 13 (podrazumevano) ili 15 godina
- Detekcija neispravnosti: zloupotreba, curenje, prekomerna potrošnja, povratni tok, blokiran vodomer i obrnuto ugrađen vodomer
- Komplet za programiranje i održavanje dostupan na zahtev
Komunikacija i daljinsko očitavanje
Maddalena ELECTO SJ
Merni opseg i karakteristike
| DN 15 | DN 20 | |||
|---|---|---|---|---|
| ½" | ¾" | |||
| H↑≤100, H→/V↓≤50, V↑≤40 | H↑≤160, H→/V↓≤80, V↑≤63 | H↑≤100, H→/V↓≤50, V↑≤40 | H↑≤160, H→/V↓≤80, V↑≤63 | |
| Trajni protok Q3, m³/h | 1,6 | 2,5 | 4 | |
| Protok preopterećenja Q4, m³/h | 2 | 3,13 | 5 | |
| R (standardno) | 100 | |||
| Minimalni protok Q1, l/h | 16 | 25 | 40 | |
| Prelazni protok Q2, l/h | 25,60 | 40 | 64 | |
Q3/Q1 = R prema položaju ugradnje (za svaki prečnik dve varijante): H↑ ≤ 100, H→/V↓ ≤ 50, V↑ ≤ 40 ili H↑ ≤ 160, H→/V↓ ≤ 80, V↑ ≤ 63. Druge vrednosti R dostupne na zahtev.
| Podatak | DN 15 | DN 20 |
|---|---|---|
| Temperaturna klasa | T30, T50, T30/90 | T30, T50, T30/90 |
| Klasa osetljivosti na profil protoka | U0 – D0 | U0 – D0 |
| Početni protok, l/h | 4,5 | 8 |
| Pad pritiska | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 |
| Najveće očitavanje, m³ | 99.999 | 99.999 |
| Najmanje očitavanje, l | 1 | 1 |
| Okvirna masa, kg | 0,39 | 0,45 |
| Podatak | DN 15 | DN 20 |
|---|---|---|
| Navoj | G¾B | G1B |
| Ugradna dužina L, mm | 80*/110/115/120/130 | 115/130 |
| Visina H, mm | 72 | 72 |
| h, mm | 11,7 | 16,7 |
| Širina B, mm | 70 | 70 |
* samo Q3 2,5, R ≤ H100 VR63; početni protok 7 l/h
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.

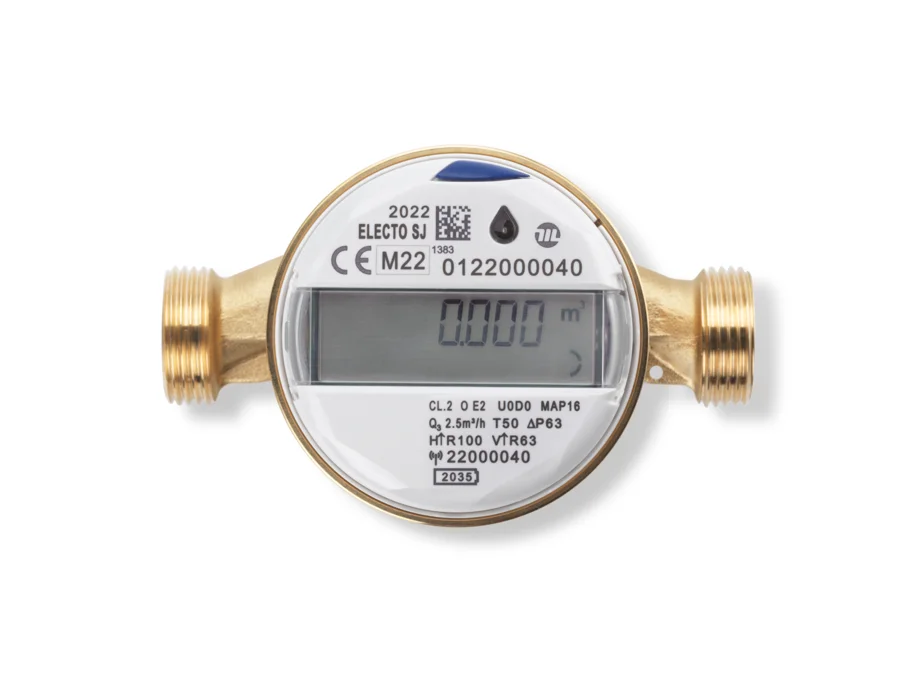

Maddalena ELECTO SJ u radu
Tehnički list

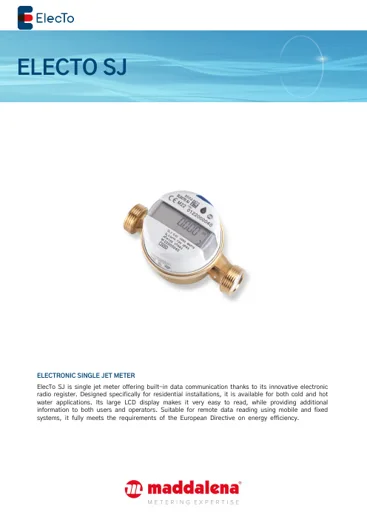

Maddalena ELECTO SJ – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 3,1 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena ELECTO SJ se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
Ostali Maddalena vodomeri
Pošaljite upit
Recite nam prečnik, merni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomera Maddalena ELECTO SJ.
