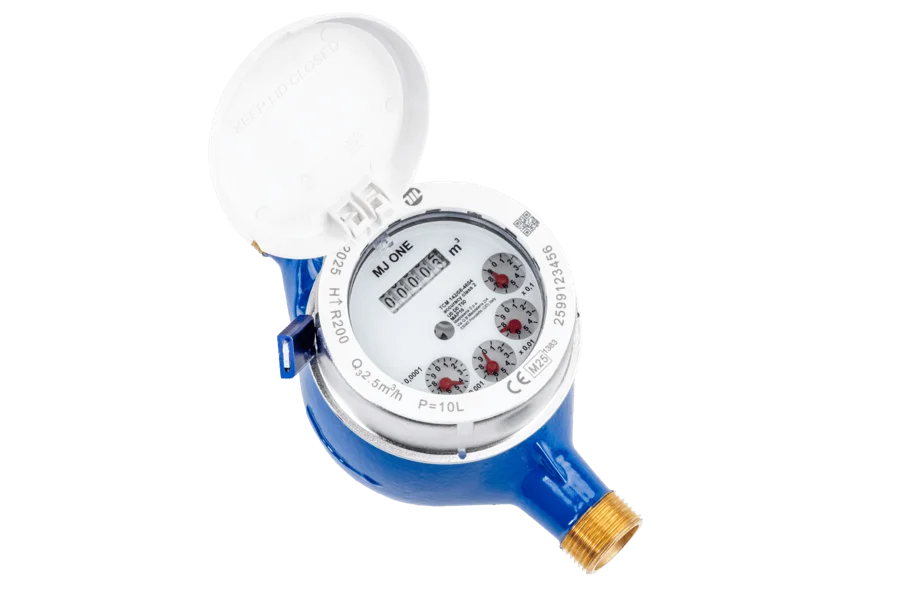

Maddalena MJ ONE – višemlazni vodomer sa mokrim brojčanikom
Višemlazni vodomer sa zaštićenim i zaptivenim valjcima, standardno pripremljen za impulsni izlaz.
Maddalena MJ ONE
MJ ONE je višemlazni vodomer sa mokrim brojčanikom, projektovan za pouzdanost, čitljivost i postojane karakteristike tokom vremena. Zaštićeni i zaptiveni sistem valjaka sprečava kondenzaciju, mehuriće vazduha i zaleđivanje, pa očitavanje ostaje jasno i u najkritičnijim uslovima okoline.
Mehanički prenos obezbeđuje otpornost na spoljna magnetna polja. Nova struktura komponenata poboljšava robusnost, stabilnost brojčanika i kvalitet sklapanja. MJ ONE je standardno pripremljen za impulsni izlaz i ispunjava zahteve vodovoda i spoljne ugradnje.
Šta MJ ONE donosi
- Višemlazni vodomer sa mokrim brojčanikom za hladnu vodu
- Zaštićeni i zaptiveni valjci – bez kondenzacije, mehurića vazduha i zaleđivanja
- Visoka čitljivost i dugoročna stabilnost
- Namenjen vodovodima i spoljnoj ugradnji
- MID sertifikat: R max 200
- DN 15÷50
- Mehanički prenos neosetljiv na spoljna magnetna polja
- Ojačan poklopac sa sigurnim zatvaranjem, pripremljen za senzor
- Standardno pripremljen za impulsni izlaz
Komunikacija i daljinsko očitavanje
Vodomer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa uređajima iz porodice HydroPulsar (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.

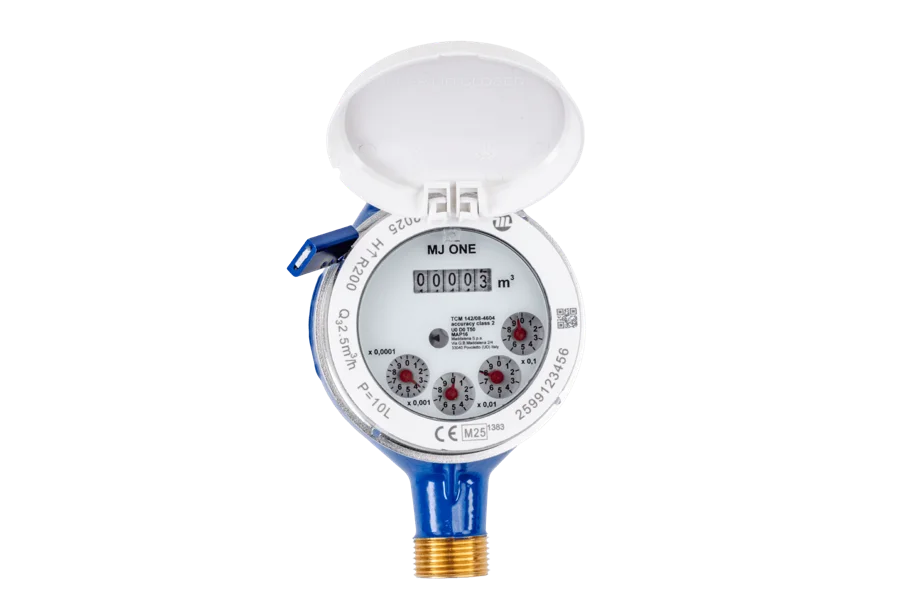

Maddalena MJ ONE
Merni opseg i karakteristike
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Nazivni prečnik, col | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| Q3/Q1 = R prema položaju ugradnje | H↑ ≤ 200* | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 | H↑ ≤ 200 |
| Trajni protok Q3, m³/h | 2,5 | 4,0 | 6,3 | 10,0 | 16,0 | 25,0 |
| Protok preopterećenja Q4, m³/h | 3,13 | 5,00 | 7,88 | 12,50 | 20,0 | 31,25 |
| R (standardno) | 160 | 160 | 160 | 160 | 160 | 160 |
| Minimalni protok Q1, l/h | 15,63 | 25 | 39,38 | 62,50 | 100 | 156,25 |
| Prelazni protok Q2, l/h | 25,01 | 40 | 63,01 | 100 | 160 | 250 |
* Za DN 15 sa L ≤ 110, R = 160. Druge vrednosti R dostupne na zahtev.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Temperaturna klasa | T30, T50 | T30, T50 | T30, T50 | T50 | T50 | T50 |
| Klasa osetljivosti na profil protoka | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 | U0 – D0 |
| Pad pritiska | ΔP63 | ΔP63 | ΔP63 | ΔP63 | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 | 16 | 16 | 16 | 16 |
| Najmanje očitavanje, l | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
| Okvirna masa, kg | 1,45 | 1,61 | 2,3 | 2,4 | 7,7 | 7,6 |
Početni protok: DN 15: 4-5 l/h, DN 20: 7-9 l/h, DN 25: 16-18 l/h; DN 32–50: 22-24 / 28-30 l/h (prema tehničkom listu). Najveće očitavanje: 99.999 m³, odnosno 999.999 m³ za veće prečnike.
| Podatak | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Navoj | G¾B | G1B | G1¼B | G1½B | G2B | G2½B |
| Ugradna dužina L, mm | 110/130/145/165/170/190 | 160/190 | 260 | 260 | 300 | 270/300 |
| Visina H, mm | 115 | 117 | 125 | 125 | 143 | 175 |
| h, mm | 36,5 | 36,5 | 43 | 43 | 46 | 55 |
| Širina B, mm | 97 | 97 | 97 | 97 | 130 | 154 |
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.

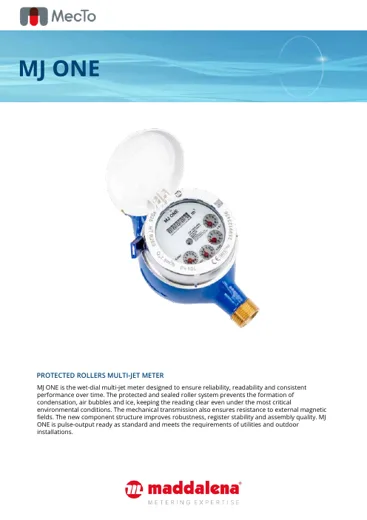

Tehnički list
Maddalena MJ ONE – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 5 str., 0,4 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena MJ ONE se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
Ostali Maddalena vodomeri
Pošaljite upit
Recite nam prečnik, merni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomera Maddalena MJ ONE.
