Maddalena SJ ONE – jednomlazni vodomer sa zaštićenim valjcima
Jednomlazni vodomer sa mehaničkim prenosom i zaštićenim valjcima za vodovode i spoljnu ugradnju.

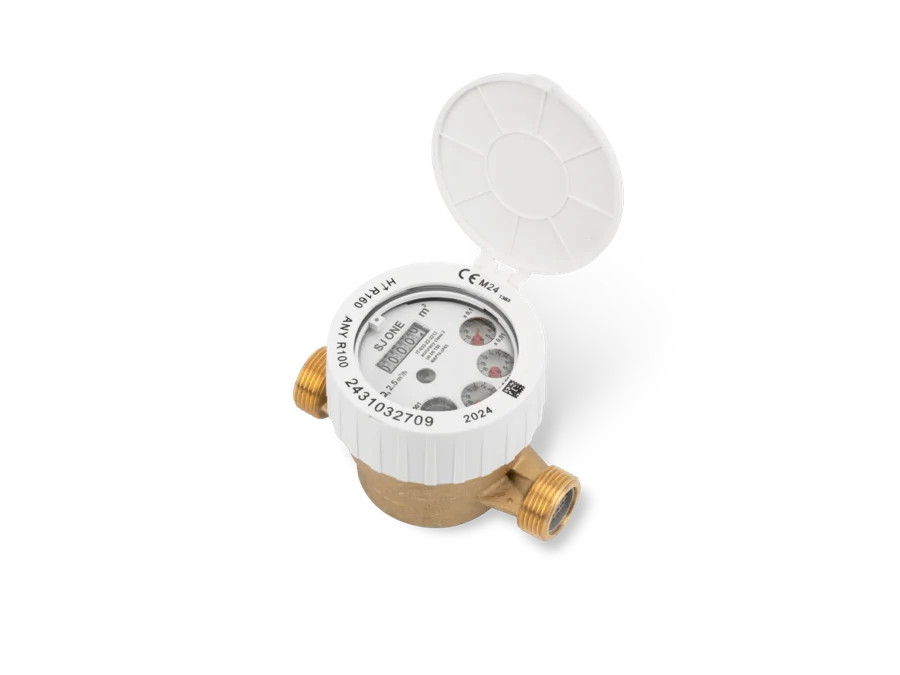

Maddalena SJ ONE
SJ ONE je vrhunski izraz jednomlaznog vodomera. Zahvaljujući mehaničkom prenosu ima visoke metrološke karakteristike i neosetljiv je na spoljna magnetna polja.
Rešenje sa „zaštićenim valjcima”, koje je Maddalena prva razvila, obezbeđuje savršenu čitljivost tokom vremena. Kompaktan i robustan, pogodan je za najzahtevnije uslove rada i može se opremiti najnovijim tehnologijama za daljinski prenos podataka.
Šta SJ ONE donosi
- Jednomlazni vodomer sa zaštićenim valjcima za hladnu vodu
- Namenjen vodovodima i spoljnoj ugradnji
- MID sertifikat: HR 315
- DN 15÷25
- Sanitarni sertifikati za više zemalja
- Mehanički prenos neosetljiv na spoljna magnetna polja
- Staklo od mineralnog stakla
- Moguća ugradnja u različitim položajima
- Pripremljen za opcioni reed davač impulsa (1 imp = 1-10-100-1000 l) ili statički davač impulsa (1 imp = 1-10 l)
Komunikacija i daljinsko očitavanje
Vodomer je pripremljen za daljinsko očitavanje: na brojčanik se postavlja komunikacioni modul ili davač impulsa (žični M-Bus, impulsni izlaz ili radio). Impulsni izlaz se može povezati sa uređajima iz porodice HydroPulsar (npr. ECHO Pulser za NB-IoT), a podaci se obrađuju u softveru AURA.

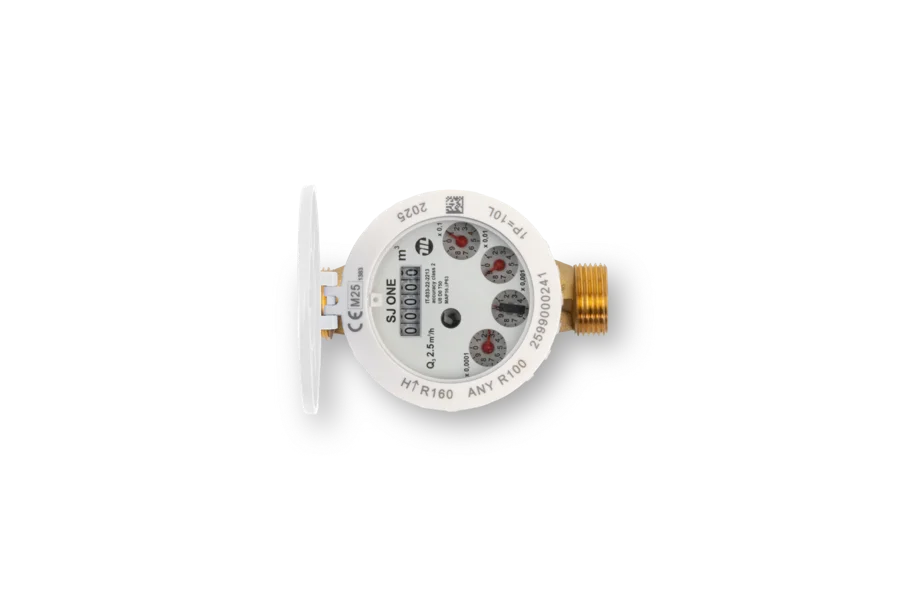

Maddalena SJ ONE
Merni opseg i karakteristike
| Podatak | DN 15 | DN 20 | DN 25 |
|---|---|---|---|
| Nazivni prečnik, col | ½" | ¾" | 1" |
| Q3/Q1 = R prema položaju ugradnje | H ≤ 315; V ≤ 100 | H ≤ 315; V ≤ 100 | H ≤ 315; V ≤ 100 |
| Trajni protok Q3, m³/h | 2,5 | 4 | 6,3 |
| Protok preopterećenja Q4, m³/h | 3,13 | 5 | 7,88 |
| R (standardno) | 160 | 160 | 160 |
| Minimalni protok Q1, l/h | 15,63 | 25 | 39,38 |
| Prelazni protok Q2, l/h | 25,01 | 40 | 63,01 |
Druge vrednosti R dostupne na zahtev.
| Podatak | DN 15 | DN 20 | DN 25 |
|---|---|---|---|
| Temperaturna klasa | T50 | T50 | T50 |
| Klasa osetljivosti na profil protoka | U0 – D0 | U0 – D0 | U0 – D0 |
| Početni protok, l/h | 4-5 | 7-9 | 12 |
| Pad pritiska | ΔP63 | ΔP63 | ΔP63 |
| Nazivni pritisak, bar | 16 | 16 | 16 |
| Najveće očitavanje, m³ | 99.999 | 99.999 | 99.999 |
| Najmanje očitavanje, l | 0,05 | 0,05 | 0,05 |
| Okvirna masa, kg | 0,57 | 0,69 | 1,25 |
Dimenzije: videti tehnički list.
Podaci prema tehničkom listu proizvođača. Za kompletne podatke (dimenzije, dijagrame gubitka pritiska, varijante) pogledajte tehnički list.
Tehnički list

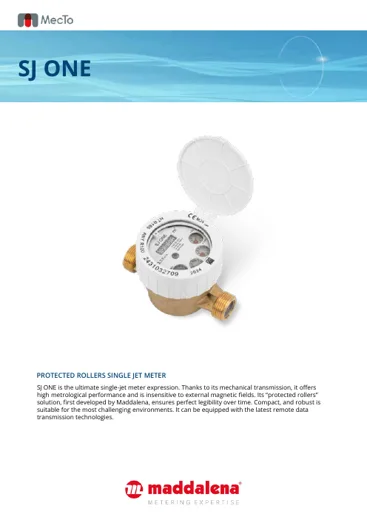

Maddalena SJ ONE – tehnički list
Originalni tehnički list proizvođača (EN) · PDF, 4 str., 0,3 MB
Preuzmi PDF ↓Od vodomera do obračuna
AURA softverMobilno i daljinsko očitavanje, web portal, izveštaji i razmena podataka sa sistemom za obračun.
HydroPulsar uređajiRadio moduli, NB-IoT predajnici, repetitori i gateway-i za postojeće i nove vodomere.
Maddalena SJ ONE se može uključiti u sistem daljinskog očitavanja zajedno sa softverom AURA – PROMING isporučuje vodomere, komunikacionu opremu, softver i podršku pri uvođenju.
Ostali Maddalena vodomeri
Pošaljite upit
Recite nam prečnik, merni opseg i način očitavanja – predložićemo odgovarajuću izvedbu vodomera Maddalena SJ ONE.
