Računske jedinice Sensus PolluTherm i PolluWatt Duo III
Računske jedinice za kombinovane kalorimetre – od pasivnih ultrazvučnih merača protoka do Woltman merača i sistema upravljanja zgradama.
Za kombinovane kalorimetre
Računska jedinica je „mozak“ kombinovanog kalorimetra: prima impulse merača protoka i signale para temperaturnih sondi, računa isporučenu energiju i šalje podatke u sistem očitavanja. Izbor zavisi od merača protoka (pasivni ili sa napajanjem), temperatura, broja mernih krugova i potrebnih interfejsa.

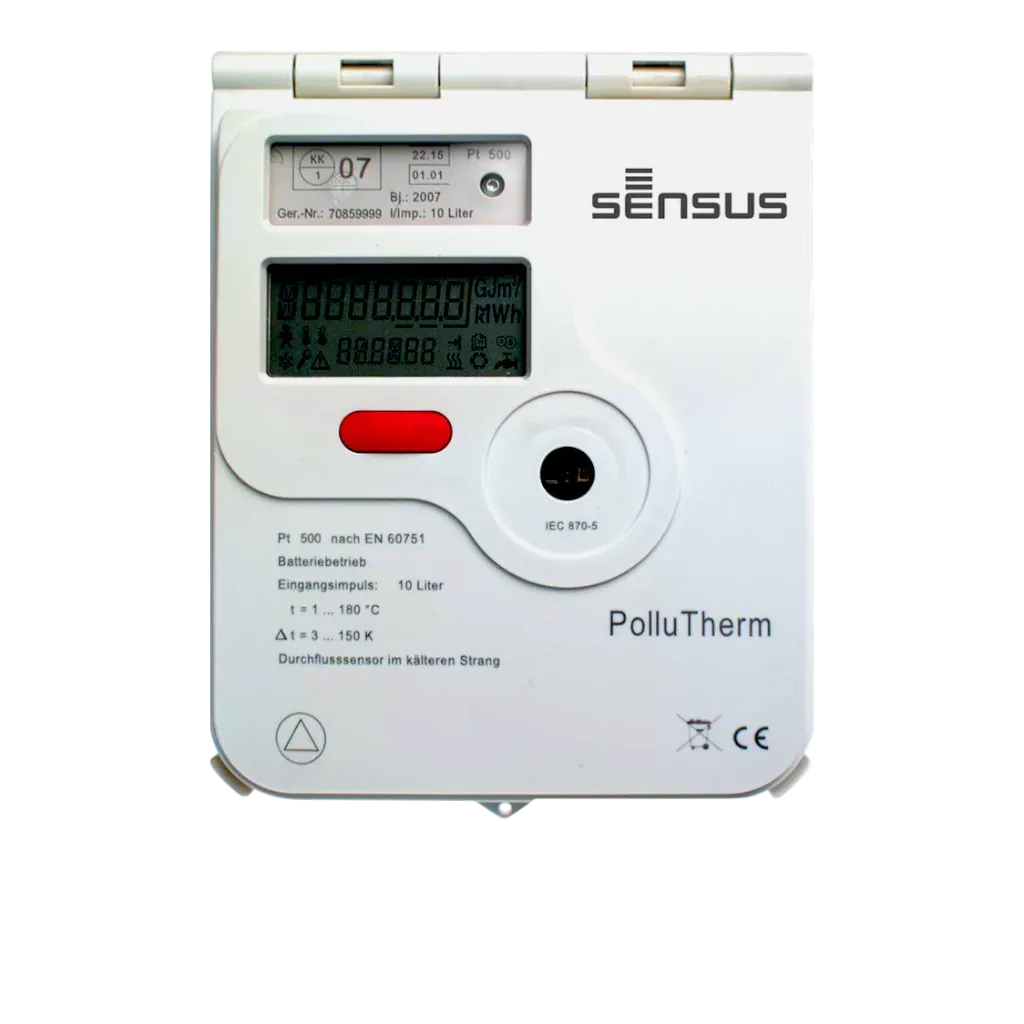

PolluTherm
PolluTherm je računska jedinica za merenje energije u krugovima grejanja ili hlađenja, u kombinaciji sa Sensus temperaturnim sondama i meračima protoka serija AN 130, WPD FS/FSL, MeiStream FS i PolluFlow. Radi na bateriju ili sa spoljnim napajanjem 230 V ili 24 V.
U kombinovanim sistemima automatska tačka prelaza čuva energiju grejanja i hlađenja u odvojenim registrima; tačka prelaza može da se menja i posle ugradnje. Kućište ima dva slota za naknadnu ugradnju modula.
- devet vrednosti ulaznog impulsa, do 10 000 litara po impulsu – za merače protoka različitih veličina
- ciklusi merenja: 2 s za temperature, 4 s za snagu i protok
- sonde Pt 500 u dvožičnoj ili četvorožičnoj tehnici, za jednostavno produžavanje kablova sondi
- kod mrežnog napajanja čuvanje merenja i brojanja do 3 meseca pri nestanku napajanja
- dva dodatna registra energije i tarifni registar (snaga, protok, temperature, razlika temperatura)
- parametri zaštićeni lozinkom podešavaju se direktno na merilu
- fabrička opcija: zapisivač podataka sa oko 1300 zapisa
| Merni opseg temperature | 1 – 180 °C (−20 – 180 °C neovereno) |
|---|---|
| Razlika temperatura Δθ | 3 – 150 K; prag isključenja 0,15 K |
| Tačnost | bolja od ±(0,5 + Δθmin/Δθ) % |
| Odobrenje | EN 1434, klasa 2; Direktiva 2014/32/EU (MID) |
| Moduli | M-Bus (EN 1434-3), M-Bus sa 2 impulsna ulaza, impulsni izlazi, USB, Modbus RTU (EIA-485), Wireless M-Bus 868,95 MHz (OMS profil A i B) |
| Sonde | Pt 500, dvožično ili četvorožično |
| Okolina | 5 – 55 °C; klase E1 / M2; IP 54 |
| Vek baterije | 6 + 1 godina; opciono 11 godina |
| Dimenzije | oko 125 × 159 × 52 mm (Š × V × D), montaža na zid ili šinu |
PolluTherm F
PolluTherm F je računska jedinica za merenje energije grejanja i hlađenja sa pasivnim meračima protoka (bez spoljnog napajanja) sa impulsnim izlazom. Tehnički je ista kao računska jedinica kompaktnog kalorimetra PolluStat – isti firmver i isti korisnički interfejs.
Preporučena kombinacija je PolluTherm F sa ultrazvučnim meračem protoka PolluFlow 90 °C / PN 16 (qp 0,6 – 10 m³/h sa navojem, odnosno qp 0,6 – 60 m³/h sa prirubnicama). Za PolluFlow serije 130 °C / PN 25 potrebna je računska jedinica PolluTherm ili PolluWatt Duo III.
- MID odobrenje u klasi 2 prema EN 1434
- sonde Pt 500 u dvožičnoj tehnici, kabl do 10 m
- slot za naknadnu ugradnju jednog komunikacionog modula
- baterija 3 V; opciono spoljno napajanje 230 V AC ili 24 V AC
- Wireless M-Bus prema OMS 4.0.2, režimi šifrovanja 5 i 7
- jedinice kWh, MWh ili GJ i mesto ugradnje podešavaju se dok je izmerena energija do 10 kWh
- opciono za vodu sa 20 – 50 % glikola
PolluTherm F – tehnički list
Originalni dokument proizvođača (EN) · PDF, 3 str., 0,5 MB
Preuzmi PDF ↓
| Temperatura medijuma | grejanje 0 – 150 °C, hlađenje 0 – 50 °C |
|---|---|
| Razlika temperatura Δθ | grejanje 3 – 100 K, hlađenje −3 do −50 K |
| Rezolucija temperature | 0,01 °C |
| Ciklus merenja energije | 60 s (vek baterije 10 godina), 30 s (6 + 1 godina), 2 s sa spoljnim napajanjem |
| Interfejsi | standardno optički (M-Bus protokol); opciono Wireless M-Bus, Wireless M-Bus + 3 impulsna ulaza, M-Bus, M-Bus + 3 impulsna ulaza, 1 ili 2 impulsna izlaza, Modbus RTU, LoRaWAN |
| Vek baterije | 10 godina bez komunikacionog modula ili sa jednim impulsnim izlazom; sa komunikacionim modulima 7 + 1 godina |
| Memorija | 15 mesečnih i polumesečnih vrednosti na displeju ili preko wM-Bus; 24 preko optičkog interfejsa ili M-Bus; 2 tarifna registra |
| Ulaz za merač protoka | OA (reed kontakt) ili OC (open collector), do 10 Hz |
| Zaštita i klase | IP 54; M2 / E2 |
| Dimenzije i masa | 150 × 130 × 35 mm; 0,35 kg |

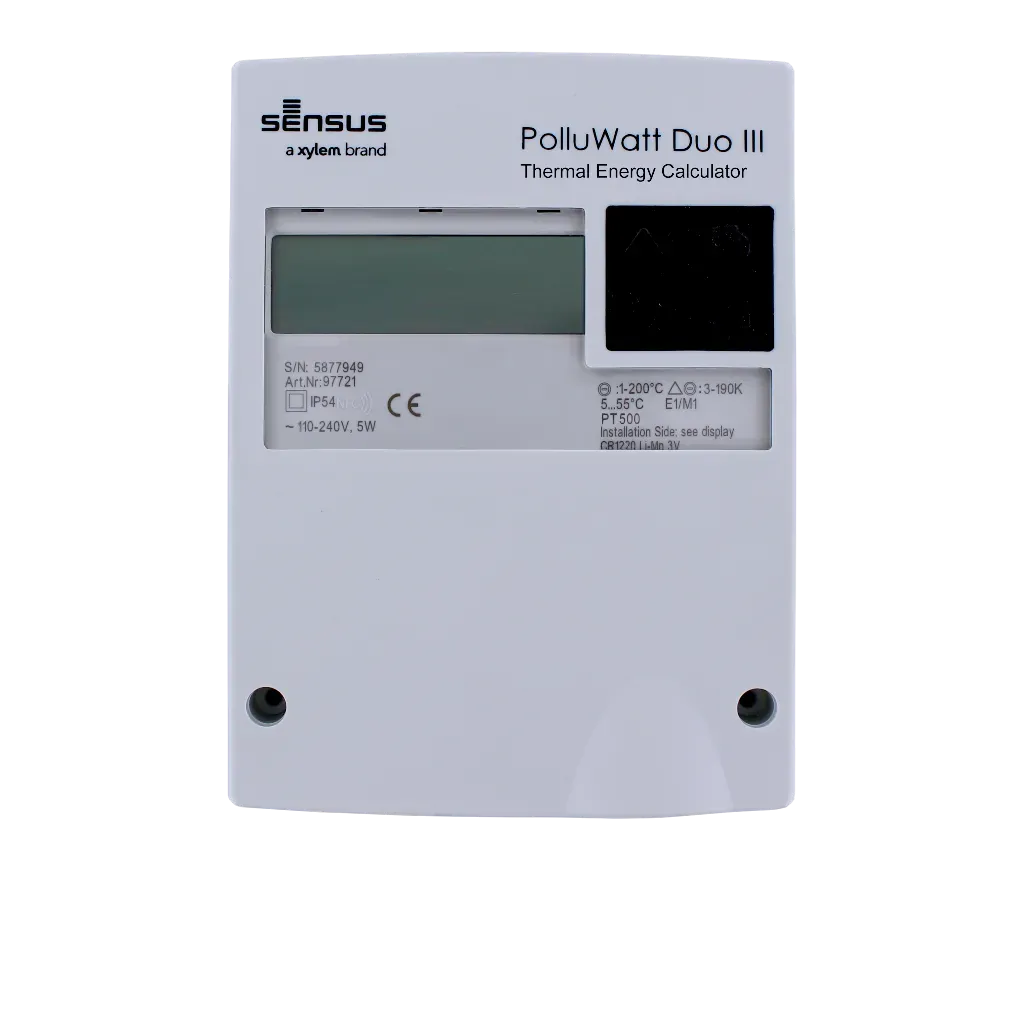

PolluWatt Duo III
PolluWatt Duo III je višenamenska računska jedinica za daljinsko grejanje i hlađenje, automatizaciju zgrada i stambenu izgradnju. Povezuje se sa gotovo svim uobičajenim meračima protoka sa pasivnim impulsnim izlazom i temperaturnim sondama – tipično sa ultrazvučnim meračima qp 0,6 – 60 m³/h, višemlaznim qp 0,6 – 10 m³/h i Woltman meračima qp 15 – 600 m³/h.
Veliki izbor komunikacionih interfejsa olakšava povezivanje sa sistemima za upravljanje energijom i zgradama. Postoji i izvedba sa nemačkim nacionalnim odobrenjem za merila hlađenja (PTB K 7.2).
- sonde Pt 100, Pt 500 ili Pt 1000, dvožično ili četvorožično; kabl do 100 m u četvorožičnoj tehnici
- 2 impulsna ulaza, digitalni i analogni izlazi (opciono 2 × 4 – 20 mA ili 0 – 20 mA)
- zapisivač podataka do 500 zapisa i 12 slobodno programabilnih datuma obračuna
- dvosmerno merenje energije za razvode koji služe i za grejanje i za hlađenje, merenje razmene energije i punjenja/pražnjenja akumulatora toplote
- rad sa dva paralelna merača protoka i do osam tarifa
- glikolski toplotni nosioci, npr. za solarne termalne sisteme
- puštanje u rad i očitavanje preko NFC i Bluetooth interfejsa (Android aplikacija)
PolluWatt Duo III – tehnički list
Originalni dokument proizvođača (EN) · PDF, 6 str., 0,2 MB
Preuzmi PDF ↓| Merni opseg temperature | 0 – 200 °C (voda); −40 – 180 °C (posebni toplotni nosioci) |
|---|---|
| Razlika temperatura Δθ | 3 – 190 K (odobrenje tipa) |
| Rezolucija merenja temperature | 20 bita, tipično ±0,005 K |
| Ciklus računanja | 1 s |
| Komunikacija | M-Bus (EN 13757-2/-3), Wireless M-Bus (EN 13757-4 / OMS 4.0, 868 MHz), Modbus RTU, LON, BACnet MS/TP, KNX TP1, N2 Open, LoRaWAN |
| Napajanje merača protoka | 3,6 V; kod izvedbe Smart i 24 V |
| Okolina | +5 – +55 °C (klasa C prema EN 1434); IP 54 |
| Radni vek | 15 godina, uključujući 3 ciklusa zamene modula računske jedinice i temperaturnih sondi |
| Montaža | na zid ili DIN šinu |
| Odobrenja | MID (2014/32/EU); PTB K 7.2 |
