Elektroliza
Proizvodnja hlora iz soli, vode i struje na mestu potrošnje – Dinotec VoDes kao kompletna hlorna stanica sa merenjem, regulacijom i doziranjem.
Elektroliza soli umesto gasnog hlora i kupovnog hipohlorita

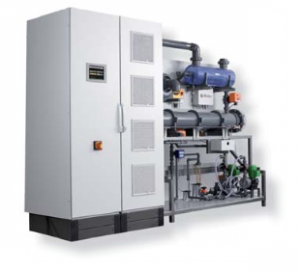

Dinotec VoDes elektrolizeri proizvode svež, visokoaktivan rastvor natrijum-hipohlorita (0,6% NaOCl) iz soli, vode i struje – direktno na mestu potrošnje. Nema transporta i skladištenja opasnih hemikalija, a postupak je potpuno automatizovan i bez izdvajanja gasnog hlora.
Kupovni natrijum-hipohlorit vremenom gubi na jačini, a gasni hlor predstavlja rizik pri radu, skladištenju i transportu. Elektroliza na licu mesta rešava oba problema i omogućava daljinski nadzor rada uređaja.
Elektrolizu isporučujemo isključivo kao kompletno rešenje: elektrolizer, priprema vode i slanice, rezervoari, merno-regulacioni uređaj WaterInspector i dozirna tehnika – uz montažu, puštanje u rad i obuku.
Šta obuhvata isporuka
- Elektrolizer Dinotec VoDesProizvodi 0,6% NaOCl iz razblažene slanice; sopstveni ispravljač, kontroler i integrisana duvaljka za razblaživanje vodonika.
- Automatski omekšivač vodeUklanja kamenac pre elektrolizera i štiti elektrode, čime se produžava vek ćelije.
- Rezervoar slanicePE posuda sa lažnim dnom, zaštitnim bunarom, plovnim ventilom za dopunu i nivostatom minimalnog nivoa.
- Rezervoar gotovog NaOCl rastvoraPE rezervoar sa nivostatima za automatsko uključivanje/isključivanje elektrolizera i usisnim kopljem sa zaštitom pumpe od rada na suvo.
- Dinotec WaterInspectorKontinualno merenje slobodnog hlora i pH; beznaponski kontakt zaustavlja dozirnu pumpu.
- Dozirna pumpaDigitalna dozirna pumpa sa impulsnim ulazom za proporcionalno doziranje i multifunkcionalnim ventilom.
- Injektor i uzorkovanjeInjekcioni ventil sa nepovratnim ventilom na mestu doziranja i bypass vod uzorka za WaterInspector.
- Montaža, puštanje u rad i obukaInstalacija na lokaciji, podešavanje sistema i obuka osoblja.
Princip rada
- 1. Priprema slaniceOmekšana voda rastvara tabletiranu so u rezervoaru slanice.
- 2. ElektrolizaVoDes elektrolizom razblažene slanice proizvodi 0,6% rastvor NaOCl i puni rezervoar gotovog rastvora.
- 3. DoziranjeDozirna pumpa ubrizgava rastvor proporcionalno protoku, prema impulsima vodomera – najčešće na dovodu u rezervoar čiste vode, radi potrebnog kontaktnog vremena.
- 4. KontrolaWaterInspector meri slobodni hlor i pH u vodi koja odlazi u mrežu i nadzire doziranje.
Bezbedan rad
- Odvod vodonikaVodonik nastao elektrolizom razblažuje se integrisanom duvaljkom i odvodi namenskom cevi van objekta.
- Interlock sa WaterInspector-aPumpa se zaustavlja pri prekoračenju gornje granice hlora, padu mernog protoka ili kvaru sonde.
- Zaštita pumpeNivoplovci u rezervoaru štite dozirnu pumpu od rada na suvo.
- Bez opasnih hemikalijaNa lokaciji se skladišti samo so – bez gasnog hlora i kanistera hipohlorita.
Šta investitor treba da obezbedi

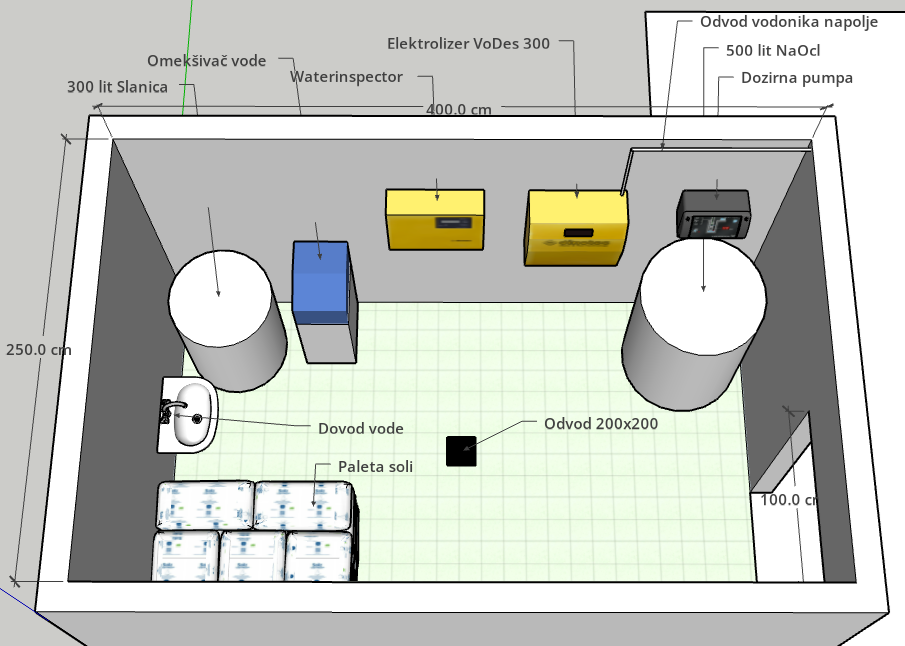

- ProstorijaNpr. 4,0 × 2,5 m; pod i zidovi do 1 m obloženi pločicama, podni slivnik, vrata min. 100 cm bez praga (unos palete soli), prozor na kip, temperatura +5 do +40 °C, prolaz za odvod vodonika van objekta.
- VodaPriključak procesne vode R 3/4″, 2,5–6 bar, sa regulatorom pritiska; odvod za regeneraciju omekšivača i uzorak.
- StrujaTrofazno napajanje iz glavnog razvodnog ormara za razvodni ormar hlorne stanice.
- SoTabletirana so čistoće min. 99,9% NaCl – neodgovarajuća so oštećuje elektrode i poništava garanciju na ćeliju.
Tehničke karakteristike
Primer dimenzionisanja (generički)
| Vršni protok vode | 100 l/s |
|---|---|
| Doza aktivnog hlora | 0,5 mg/l → 180 g/h pri vršnom protoku |
| Izabrani uređaj | Dinotec VoDes 300 (300 g/h), rad do 16 h/dan uz 10% rezerve |
| Rad pri prosečnim protocima | oko 6–9 h dnevno (40–60 l/s) |
| Rezervoar gotovog rastvora | 500 l, 0,6% NaOCl |
| Zaliha soli | 1 euro-paleta (1 t) – dovoljna za više od 4 meseca rada |
Katalog za preuzimanje
Katalog proizvođača u PDF formatu.
Pošaljite upit
Pošaljite nam protok, potrebnu dozu i opis objekta – pripremićemo predlog kompletne hlorne stanice.
