Regulatori pritiska, merači protoka i creva
Regulatori pritiska, merač protoka i creva koja povezuju sistem od pumpe do aplikatora.
Fluidne komponente
Stabilan pritisak i kontrolisan protok
Regulator pritiska podešava optimalni radni pritisak materijala koji dolazi od pumpe i obezbeđuje ravnomeran protok ka mernom sistemu.
Merač protoka meri trenutni protok u crevu i ukupnu količinu materijala u određenom vremenu, čime ceo sistem radi preciznije.

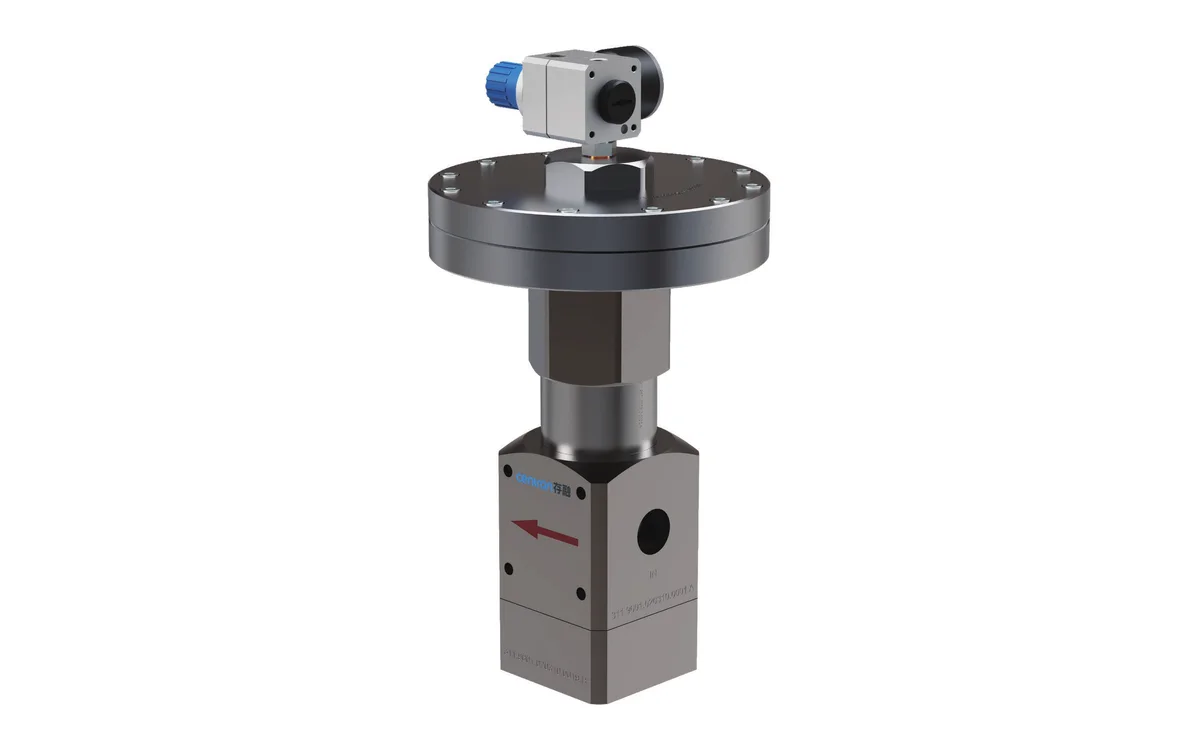

Regulatori pritiska
Pregled modela
| Model | Upravljanje | Viskoznost (cps) | Ulazni pritisak (bar) | Izlazni pritisak (bar) |
|---|---|---|---|---|
| PRM2BC | mehaničko | 50.000–2.000.000 | 250 | 15–150 |
| PRM2CC | mehaničko | 50.000–2.000.000 | 50 | 5–15 |
| PRM4AC | mehaničko | 50.000–2.000.000 | 400 | 28–310 |
| PRP4AC | pneumatsko | 50.000–2.000.000 | 400 | 28–310 |
| PRP2CC | pneumatsko | 50.000–2.000.000 | 50 | 5–15 |
PRregulatorMupravljanje2priključakAopsegCmaterijal
Upravljanje: M – mehaničko, P – pneumatsko. Priključak: 2 – G1/2, 4 – G3/4. Opseg izlaznog pritiska: A 28–310 bar, B 15–150 bar, C 5–15 bar, D 5–20 bar. Materijal: C – ugljenični čelik, S – nerđajući čelik.
Merač protoka
Pužni merač protoka FM1V020
- Za toplotno provodne materijalei toplotno provodne strukturne lepkove
- Za lepkove sa staklenim mikrokuglicama i visokoviskozne i abrazivne paste
- Mali gubitak pritiska na ulazu
- Jednostavna kalibracija K-faktora
- Bez prepreka u toku materijala
| Opseg | 1,0–20 ml/s |
|---|---|
| Ponovljivost | ±5 % |
| Zapremina po obrtaju | oko 3 ml |
| Rezolucija | 1280 impulsa po obrtaju |
| Maks. pritisak | 3000 psi |
| Viskoznost | 25.000–1.000.000 cps |
| Priključci | ulaz G1, izlaz G1 |
| Materijal | nerđajući čelik |
| Masa | 2 kg |
| Materijali | poliuretani, epoksidi, silikoni, akrilati |
| Održavanje | kalibracija jednom mesečno |
| Napajanje | 24 V DC, < 50 mA, zaštita od zamene polariteta |
| Izlaz | impulsi faze A/B, zaštita od kratkog spoja |
| Radna temperatura | 0–60 °C |
Creva
Creva za materijal
HcrevoTmaterijal10prečnikMpritisak
| Materijal | T – teflon; N – najlon; W – teflonsko izolovano crevo; H – teflonsko grejano crevo |
|---|---|
| Prečnik | DN08, DN10, DN12, DN16, DN19, DN25, DN32, DN40 |
| Pritisak | M – 3000 psi; H – 5000 psi |
Pošaljite upit
Pošaljite nam podatke o materijalu, pritisku i dužini razvoda – predložićemo regulator, merač protoka i creva.
