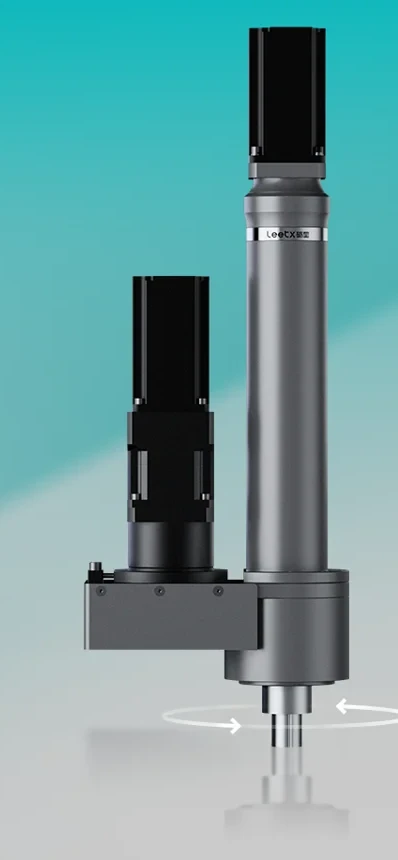

RLP servo prese sa rotacijom
Presovanje sa istovremenom kontrolom sile, puta, obrtnog momenta i ugla – do 60 kN, 200 N·m i 250 o/min.
Šta je servo presa sa rotacijom
RLP je posebna Leetx serija za spojeve koji zahtevaju i pravolinijsko i obrtno kretanje. Presa ima dva servo sistema i dva senzora, pa se istovremeno upravlja i meri sila, put, obrtni moment i ugao rotacije.
Krive sile i momenta beleže se u realnom vremenu i vezuju za svaki komad, uz potpunu sledljivost. Za razliku od linearne prese, RLP može da okrene deo tokom presovanja – na primer da poravna zupce zupčanika sa ozubljenim vratilom ili da proveri moment okretanja nakon utiskivanja.
Kako RLP kombinuje presovanje i rotaciju
| Režim | Opis | Tipičan zadatak |
|---|---|---|
| Istovremeno okretanje i presovanje | vreteno se okreće dok klip presuje | nabijanje zupčanika na ozubljeno ili žlebljeno vratilo |
| Okretanje, pa presovanje | deo se najpre okrene u zadati ugao ili do momenta, zatim se presuje | poravnanje, pa utiskivanje |
| Presovanje, pa okretanje | nakon utiskivanja meri se moment okretanja ili se deo okreće u zadati položaj | ispitivanje momenta, podešavanje zazora ležaja |
Karakteristike RLP servo presa
- Dva servo sistemanezavisna regulacija sile, puta, obrtnog momenta i ugla u zatvorenoj petlji
- Sila i moment istovremenokrive sile i momenta u realnom vremenu, sa sledljivošću
- Do 60 kN i 200 N·mza osetljive sklopove i zahtevne presovane spojeve
- Prevojna tačka i nagibokidanje i ocena po prevojnoj tački i po nagibu krive
- Dve izvedbedirektna i presavijena (ugaona) izvedba za skučen prostor
Osnovni podaci
| Maks. nazivna sila | 60 kN |
|---|---|
| Maks. merni obrtni moment | 200 N·m |
| Maks. broj obrtaja vretena | 250 o/min |
| Upravljane veličine | sila, put, obrtni moment, ugao rotacije |
| Režimi | istovremeno okretanje i presovanje; okretanje pa presovanje; presovanje pa okretanje |
| Izvedbe | direktna i presavijena |
Šifra modela
Primer: RLP 005 200 200 20 250 – sila 5 kN, hod 200 mm, brzina 200 mm/s, obrtni moment 20 N·m, 250 o/min. Nazivnu silu, moment i hod biramo prema vašem spoju.
Zadaci za servo presu sa rotacijom
- nabijanje zupčanika na vratilo uz poravnanje zubaca ili žleba
- predopterećenje ležaja
- presovanje uljnih zaptivača
- ispitivanje momenta (npr. momenta samokočenja)
- izbor podloški
- podešavanje zazora ležaja
- brizgani delovi i umetci
Pošaljite upit
Opišite nam spoj, potrebnu silu, moment i ugao – predložićemo konfiguraciju RLP prese.
